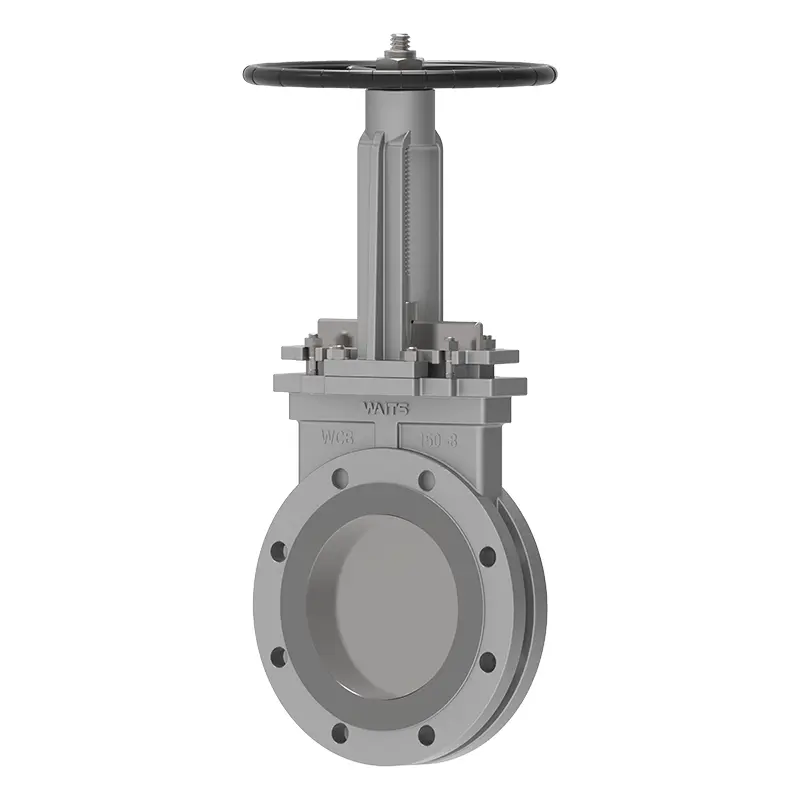

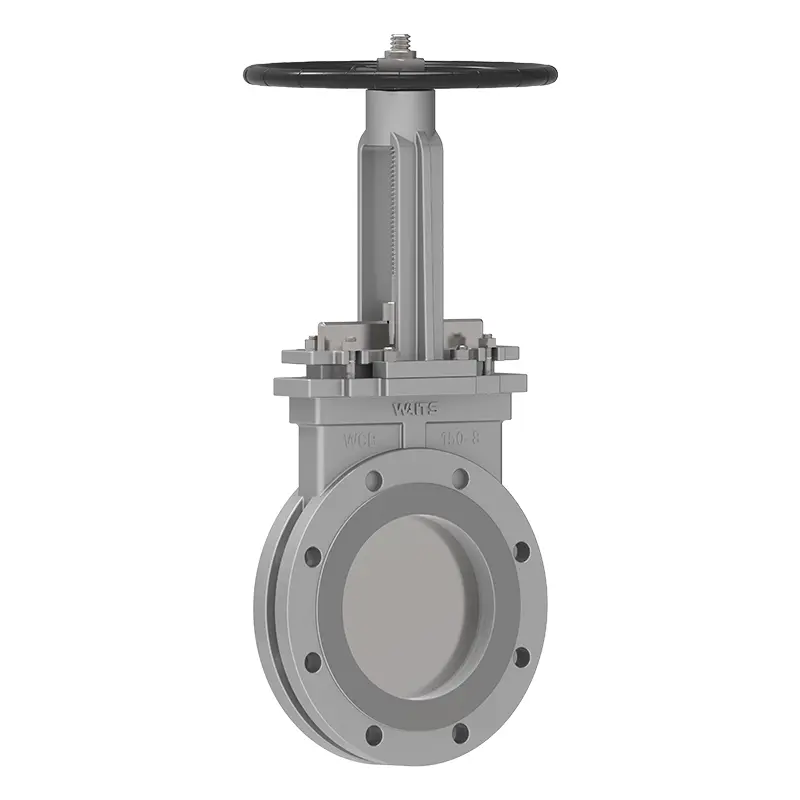

Շրջանակային դանակի դարպասի փական

Waits փականի շրջանաձեւ դանակի դարպասի փականը նախատեսված է արդյունաբերական խողովակաշարերի համակարգերի համար, եւ նրա եզակի կլոր դարպասը ապահովում է հուսալի փակման եւ սահուն հոսքի հսկողություն: Այն լայնորեն օգտագործվում է տարբեր արդյունաբերություններում, հատկապես այն ոլորտներում, որոնք պահանջում են բարձր կնքումը եւ ցածր պահպանումը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits Valve Բարձրորակ շրջանաձեւ դանակի դարպասի փականը հարմար է վերամշակման դիմումների համար, լիովին կլոր հոսքի ուղի, առանց գորգերի կուտակում եւ խցանված (HDC) կամ որպես սիլե ելք պինդ նյութերի: Այն հատկապես հարմար է հեղուկի կառավարման ծրագրերի համար, որոնք ներառում են մասնիկներ, մանրաթելեր կամ խարխլումներ: Որոշ մոդելներ հագեցած են ներկառուցված երեսպատված եզրով կամ քերիչով, որպեսզի ավելի լավ բռնի խիստ հղկող լրատվամիջոցներ: Երկկողմանի փականի մարմինը ունի կլոր մուտք եւ քառակուսի ելք (մուտքից ավելի մեծ), որպեսզի արդյունավետորեն կանխվի լրատվամիջոցների խցանումները:

Իրականացման ստանդարտներ-շրջանաձեւ դանակ դարպասի փական
Դիզայնի ստանդարտներ	API600, DIN3352, EN1074
Flange ստանդարտ	ASME B16.5, ASME B16.47-A / B, EN1092-1 / 2
Կապ	ՌԴ, FF, RTJ
Թեստի ընդունում	Հրդեհ 598 EN12266
Կառուցվածքի երկարությունը	API6D / ASME B16.10 / EN558
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրդեհի թեստ	BS 6755
Low ածր արտահոսքի ստանդարտ	API 622
Հակահամաճարակային ձեւավորում	MSS-SP-81
Դիմում-շրջանաձեւ դանակ դարպասի փական
Չափ	DN50 ~ DN1000
Ճնշման միջակայք	PN1.0?
Temperature երմաստիճանի միջակայքը	-20 ℃ 425 ℃
Ծրագիր	Մոխրի արտանետում, արդյունաբերական կեղտաջրերի մաքրում, պաչեղող եւ մանրացնող տրանսպորտ, բարձր ջերմաստիճանի խարամային բեռնաթափման համակարգ
Drive ռեժիմ	Աջակցեք ձեռնարկին, էլեկտրական, օդաճնշական, հիդրավլիկ եւ այլն:
Փական մարմնի / փականի ծածկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings. DI A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Դարբաս	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Կնքման մակերես	Ռետինե, PTFE, չժանգոտվող պողպատից կնիք, կարբիդ
Փական ցողուն	A182-F6A-F304-F316-F51 17-4PH / XM-19 ...
Գավազան	Flexible կուն գրաֆիտ, գրաֆիտ Ասբեստի փաթեթավորում, պոլիտետրաֆլորոեթիլեն ...

Նկարագրություն.

1. Փականի մարմին.

Շրջանակային դանակի դարպասի փականը պարունակում է փականի պորտի ներքեւի մասում գտնվող ճիրանների ձեւավորում, դարպասը պահելու համար, այլ ոչ թե ակոս, վերացնելով պոտենցիալը, երբ փականը փակվում է:

2-ը: Դարպաս.

Դարպասի հաստությունը կարող է ավելացվել `ավելի բարձր ճնշումներին դիմակայելու համար:

Դարպասի մակերեւույթի երկու կողմերն էլ փայլեցնում են խցանումը նվազեցնելու համար:

3: Տեղ.

Տեղի պահարանը ծածկում է նստատեղի այն կողմը, որպեսզի նստատեղը լվացվի ուղղակի ջրի հոսքով:

Նախասրահի նստատեղը կարգավորելի է `կնքման տարբեր մակարդակներին բավարարելու համար եւ փոխհատուցելու նորմալ նստատեղի մաշվածությունը:
