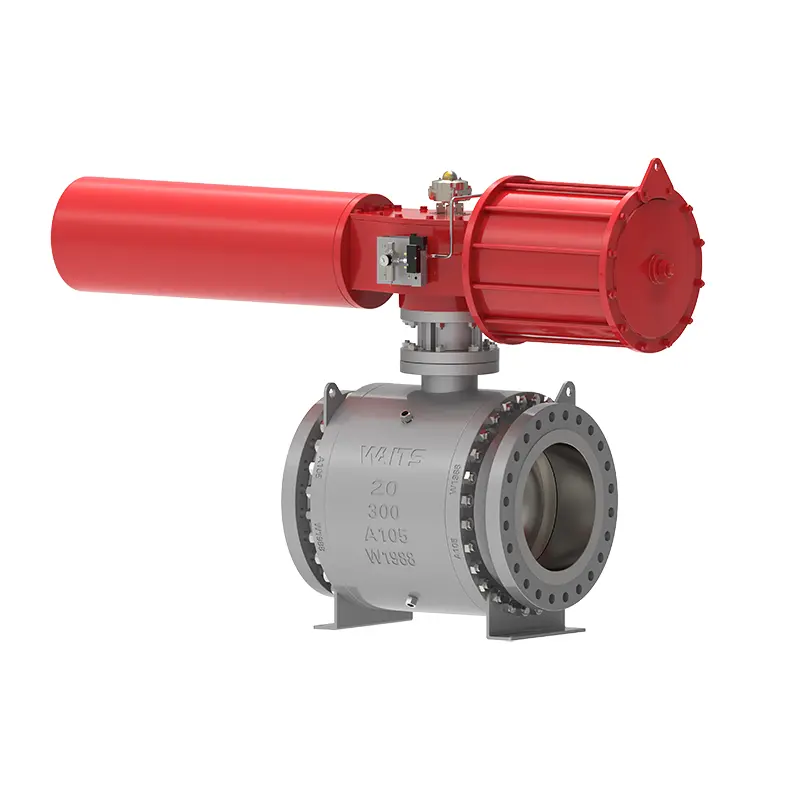

Trunnion Ball փական

Waits փականը, իր ամբողջական արտադրական գծով կարող է ձեզ տրամադրել Trunnion Ball փականի արտադրանքներ: Մենք ունենք հարուստ փորձ փականի ձեւավորման եւ արտադրության մեջ, պնդելով արտադրանքի որակի եւ հարակից ծառայություններ, արտադրանքի արտոնյալ գներ եւ ժամանակին առաքում: Մենք լիովին հաշվի ենք առնում տարբեր ծրագրեր եւ ընդունում արտադրական տարբեր չափանիշներ, ինչպիսիք են API6D / ISO17292 / BS5351 եւ այլն:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Trunnion Ball փականը պողպատե գնդակի փական է, որը նախագծված եւ արտադրվում է կատարողականի եւ օգտագործման ընդհանուր կյանքի ամբողջական դիտարկմամբ: Փականի մարմինը կեղծված է բարձրորակ նյութերով, գնդակը տեղադրված է, իսկ միջին եզրը եւ պարանոցը պտուտակված են: Փականի նստատեղը վերեւում եւ ներքեւում գտնվող մեկ մխոցային էֆեկտներ են, DBB գործառույթ: Միեւնույն ժամանակ, փականի նստատեղի եւ գնդակի միջեւ կնիքն ունեն երեք կառույց:

1. Ավանդական փափուկ կնիքային կառուցվածքը.

2-ը: Եռանկյունի օղակի կնիքային կառուցվածքը.

3. Կոշտ կնիք կառույց:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտ	API 6D, API 608, ISO 17292, ԳՕՍՏ
Flange ստանդարտներ	Asme B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Վերջի կապը	Rf, rtj, bw եւ այլն
Տեսչություն եւ թեստ	API 598, API 6D, BS 12569
Դեմ առ դեմ	ASME B16.10, EN 558, BS 12982, ISO 5752
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34
Կրակ անվտանգ	Հրդեհ 6fa, կրակ 607
Ցածր արտանետում	ISO 15848, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0103, NACE MR 0175

Ծրագիր

Չափ	2 "-32", DN50-DN800
Press նշման վարկանիշ	Դաս 150-2500, PN10-PN420
Գործառնական ջերմաստիճանը	Փափուկ տեղ. -29 ~ 200 ℃, մետաղական նստատեղ `-29 ~ 450 ° C
Հայտի միջակայք	Թակել ջուրը, կոյուղիները, շինարարությունը, նավթը, քիմիական արդյունաբերությունը, սնունդը, բժշկությունը, տեքստիլը, էլեկտրականությունը, նավաշինությունը, մետալուրգիան, էներգետիկ համակարգը եւ այլն:
Օպերատոր	Լծակ, հանդերձում, էլեկտրական, օդաճնշական եւ այլն:
Մարմնի նյութ	Ածխածնի պողպատ, չժանգոտվող պողպատ, դուպլեքս չժանգոտվող պողպատ, խառնուրդ պողպատ, մոնղոն, ալ բրոնզ եւ այլն:
Գնդաձեվ	Ոլորտ. CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI60
Փականի նստատեղի աջակցության օղակ	Նստատեղերի աջակցության օղակ. CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI55
Փականի նստատեղի ներդիր	PTFE, RPTFE, Nylon, Devlon, Peek
Փական ցողուն	A182 F6A, F316, F51, A105 + ԵՀՔ, AISI 4140 + ԵՀՔ, 17-4PH

Կատարման հատկություններ

1: Փականի ցողունը նախատեսված է կանխելու համար փականի բխում փականի մարմնից դուրս գալու պատճառով ոչ պատշաճ գործողության պատճառով:
2-ը: Trunnion Ball փականը ունի հրակայուն եւ հակատոկային սարք:
3. Արտակարգ իրավիճակների կնքումը յուղի ներարկման նավահանգիստները նախագծված են փականի նստատեղի կնիքով եւ փական ցողունային կնիքով: Նորմալ կնքումը չի ապավինում քսուք կնքմանը: Երբ կնքման մակերեսը վնասվում է եւ արտահոսք է առաջացնում, կնքումը կարող է ներարկվել արտակարգ իրավիճակների վերանորոգման համար: Յուրաքանչյուր քսուք ներարկման պորտը հագեցած է քսուք ներարկման փականով եւ ներկառուցված միակողմանի փականով:
4. Վայրենիի մարմնի ամենացածր դիրքում տեղադրվում է փականի խոռոչը կափորելու եւ չորացնելու համար: Փականի մարմնի վերին մասում տեղադրվում է օդափոխիչի փականը `փականի խոռոչը առցանց օդափոխելու եւ մաքրելու համար: Drain փական եւ օդափոխիչ փականը կարող է լինել մեկուսացման փականներ կամ հատուկ արտանետվող հոդեր `անվտանգություն, հուսալիություն եւ հարմարավետություն ապահովելու համար:
5. Այն հագեցած է միացման ափսեի հետ, որը կարող է համընկնել Drive Drive սարքերի, այդ թվում, բռնակներ, որդերի շարժակների, էլեկտրական, օդաճնշական, գազի հեղուկ կապ, էլեկտրա-հիդրավլիկ կապ եւ այլն:
6. Կոդավորված ծայրերով փականը կարող է կարգավորել փականի վերջնական նյութը (անցումային հատված) ըստ օգտագործողի խողովակաշարի նյութական դասարանի `նյութական ուժի հարմարվողականությունն ու զոդումն ապահովելու համար: Երկու ծայրերում թեւերով փականների համար թեւերի երկարությունը կարող է ապահովել, որ տեղում եռակցման գործողությունները չեն ազդում կնքման նյութերի վրա:
7. Թաղված ձեւավորում: Հուղարկավոր փականների համար փականի ցողունը երկարաձգվում է `վերգետնյա գործողությունները հեշտացնելու համար նախագծի կարիքների համաձայն, եւ համապատասխան քսուք ներարկումը, կոյուղաջրերի արտանետման եւ օդափոխման սարքերը խողովակից երկարացվում են գետնին: Թաղված եւ բարձրացված փականի բարձրությունը տրամադրվում է Հաճախորդը:
