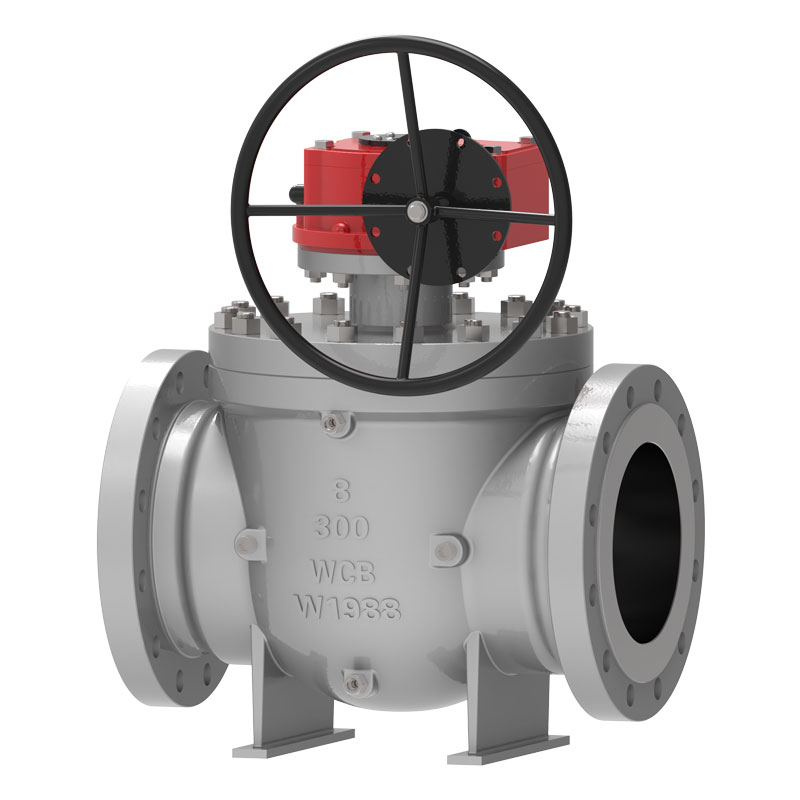

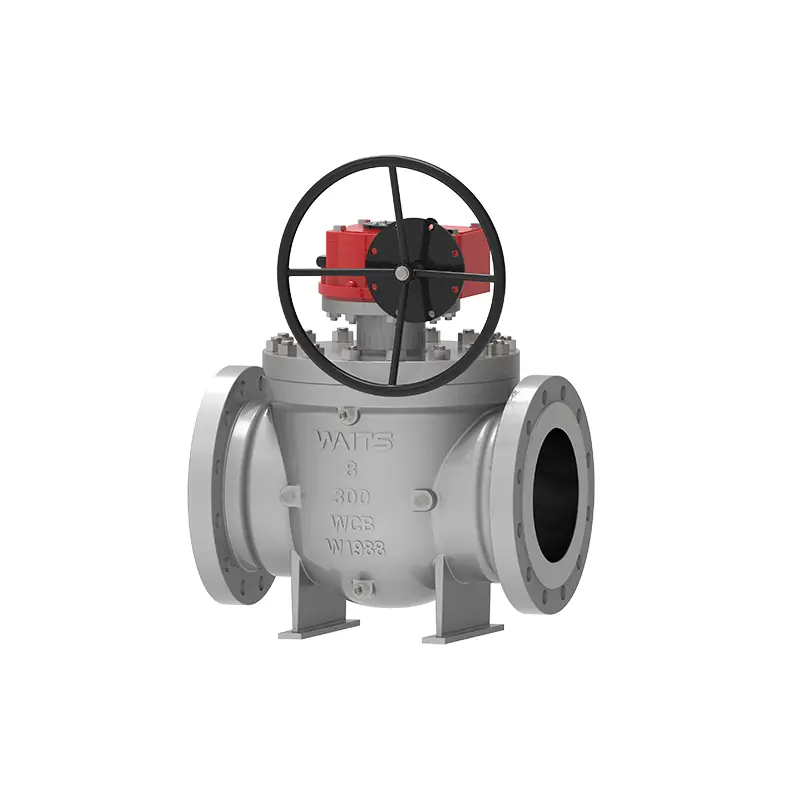

Վերևի մուտքի գնդիկավոր փական

Waits-ը փականների մեծ արտադրող և մատակարար է: Դրա ամբողջական արտադրական գիծը կարող է արտադրել բարձրորակ վերին մուտքի գնդիկավոր փականներ: Այս գնդիկավոր փականը նախագծված, արտադրված և ստուգված է API-ի ստանդարտներին համապատասխան: Վարելու մեթոդը կարող է հաճախորդներին բազմաթիվ լուծումներ տալ։ Մենք ունենք մեկից ավելի արտադրական բազա, և մեր առաքման հզորությունը շատ հուսալի է, որը խորապես սիրված է նոր և հին հաճախորդների կողմից:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Վերին մուտքի գնդիկավոր փականը հիմնականում օգտագործվում է խողովակաշարերում և արդյունաբերական համակարգերում: Ավանդական լրիվ ծակող գնդիկավոր փականի հիման վրա այն ունի առցանց սպասարկման և արտահոսքի նվազեցման առավելությունները: Գործարկման եղանակը կարող է լինել մեխանիկական, փոխանցման տուփ, օդաճնշական, էլեկտրական, գազ-հեղուկ կապ, էլեկտրահիդրավլիկ կապ և այլն:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 608, API 6D, ASME B16.34
Ֆլանների ստանդարտներ	ASME B 16.5, ASME B16.47, ASME B16.25,
Միացման մեթոդներ	ՌԴ, RTJ, BW
Փորձարկում և ընդունում	API598, API 6D,
Կառուցվածքային երկարություն	API 6D, ASME B16.10
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34,
Հրդեհային պաշտպանության պահանջներ	API6FA API607
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Չափը	NPS1-1/2″~ 60”DN40~DN1500
Ճնշման միջակայք	Class150~ 2500 PN10-PN420
Ջերմաստիճանի միջակայք	；-60*C ~ +260°C
Կիրառման տիրույթ	Նավթ, քիմիական արդյունաբերություն, մետալուրգիա, թեթև արդյունաբերություն, էլեկտրակայաններ, քաղաքաշինության ջրամատակարարում, ցածր ջերմաստիճանի աշխատանքային պայմաններ և միջքաղաքային խողովակաշարեր, ինչպիսիք են նավթը, գազը և բնական գազը:
Drive ռեժիմ	Turbine, pneumatic, electric
Փականի մարմին	Դարբնոցներ՝ A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Գնդակ	Ոլորտ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni60
Փականի նստատեղի աջակցության օղակ	Նստատեղերի աջակցության օղակ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni55
Փականի նստատեղի ներդիր	PTFE, RPTFE, նեյլոն, Devlon, PEEK
Փականի ցողուն	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Կատարման առանձնահատկությունները

1. Վերևի մուտքի գնդիկավոր փականի և սովորական փականի միջև ամենամեծ տարբերությունն այն է, որ այն կարող է պահպանվել առցանց՝ առանց փականը խողովակաշարից ապամոնտաժելու, ինչը նվազեցնում է պահպանման ծախսերը և երկարացնում ծառայության ժամկետը: Այն ընդունում է եռակցված վերջնական կառուցվածք և տեղադրվում է խողովակաշարի վրա, որը չի ազդում խողովակաշարի լարվածությունից և ապահովում է կնքման հուսալիությունը:
2. Փականի նստատեղի կնիքը ներառում է փականի նստատեղը, փականի նստատեղի օղակը և այլ բաղադրիչներ: Փականի նստատեղի օղակը կարող է ինքնուրույն լողալ առանցքային դիրքում: Նախաբեռնված զսպանակի միջոցով փականի նստատեղը կարող է կնքվել զրոյական ճնշման և ցածր ճնշման պայմաններում: Այս դիզայնը օգտագործվում է աշխատանքային ճնշման և բարձր ճնշման պայմաններում փականը փակելու ունակության հասնելու համար: Փականի նստատեղի օղակի արտաքին մասում մենք տեղադրում ենք O-օղակներ և առաձգական օղակներ, որպեսզի ապահովենք փականի նստատեղի և փականի մարմնի միջև կնքումը: Երբ ընդլայնված գրաֆիտի օգտագործման վայրում հրդեհ է տեղի ունենում, կարող է պահպանվել նաև կնքման աշխատանքը: 3. Երբ փականի նստատեղը և փականի ցողունի կնիքը արտահոսում են վնասի պատճառով, քսուքի ներարկման փականի կողմից ներարկվող կնքման քսուքը կարող է հասնել վթարային կնքման էֆեկտի: Երբ փականը նորմալ աշխատանքային վիճակում է, քսուքը կարող է ներարկվել քսուքի ներարկման փականի միջոցով՝ յուղելու փականի ցողունը և գնդիկի մակերեսը՝ դարձնելով բացումն ու փակումը ավելի ճկուն:
4. Ստորգետնյա տեղադրված փականների համար փականի փականի ցողունը կարող է երկարացվել ըստ անհրաժեշտության, և չափը կարող է լինել ինչպես պահանջվում է հաճախորդների կողմից: Բոլոր կոյուղու խողովակները, արտանետվող խողովակները և վթարային քսուքի ներարկման սարքերը համապատասխանաբար երկարացվում են, իսկ հարակից այլ խողովակաշարերը մոտ են փականի երկարացված հատվածին: Կեղտաջրերի փականը, օդափոխիչի փականը և ճարպի ներարկման փականը միացված են գետնին տեղադրման համար, որպեսզի հեշտացնեն հիմնական փականի կանոնավոր սպասարկումը:
5. Վերին և ստորին փականի ցողունները նախատեսված են հակաստատիկ համար՝ համաձայն API6D և ISO17292 ստանդարտների:
6. Երբ մեկ մխոցային փականի նստատեղն օգտագործվում է հոսանքին հակառակ, իսկ կրկնակի մխոցային փականի նստատեղը օգտագործվում է հոսանքին ներքև, փականը կրկնակի արգելափակման գործառույթ ունի և կարող է միաժամանակ կտրել լրատվամիջոցները վերևից և ներքևից: Երբ փականի խոռոչում պահվող զանգվածը աննորմալ ճնշում է ջերմաստիճանի բարձրացման պատճառով, փականի նստատեղը կարող է ինքնաբերաբար ազատել ճնշումը (լիցքաթափում դեպի վերին հոսանքը):
7. Վերևի մուտքի գնդիկավոր փականի գնդիկը ամրացված է, իսկ մակերեսը մանրացված է, փայլեցված և կարծրացած: Գնդիկի և փականի ցողունի միջև տեղադրվում է սահող առանցքակալ՝ շփումը և աշխատանքային մոմենտը նվազեցնելու համար:
8. Փականի և մղիչի միջև միացնող եզրը համապատասխանում է ISO 5211 ստանդարտներին, որն ավելի հեշտ է հարմարվել և փոխանակել:

Top Entry Ball Valve
