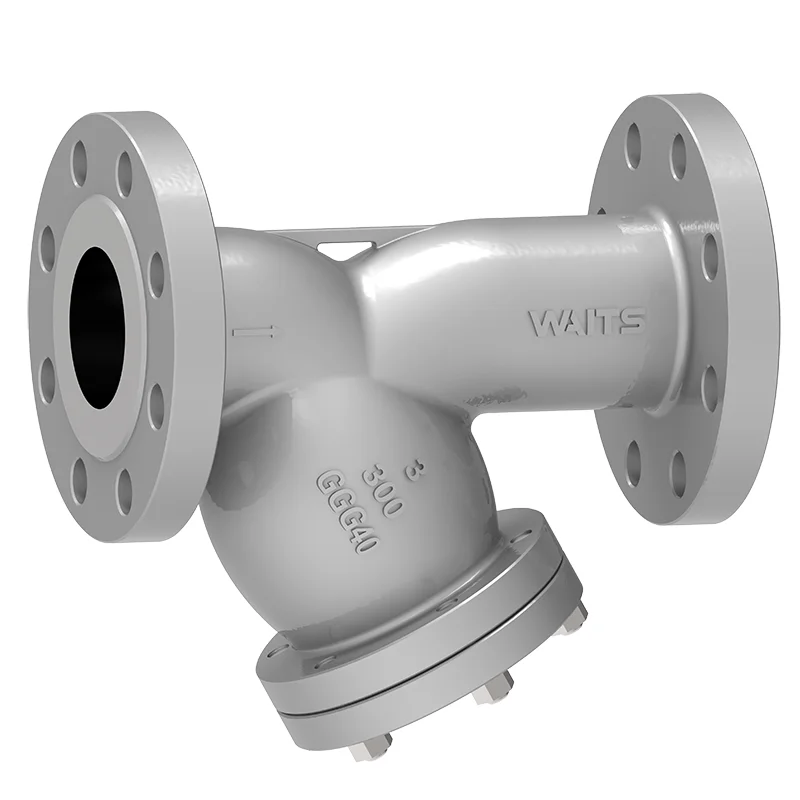

Ductile Iron Y- քամիչ

Սպասում է փականի ճկուն երկաթյա Y- քամիչը օգտագործում է մեկ կտոր բարձր ամրություն եւ բարձրորակ ճկուն երկաթյա կեղեւ, խողովակաշարի համակարգը պաշտպանելու համար: Մեր թիմի կողմից նախագծված Y- տեսակը կարող է արդյունավետորեն զտել կեղտերը ցածր ճնշման կորստով: Երբ աշխատում եք արդյունաբերական եւ քաղաքացիական խողովակաշարերում, այս ապրանքի մասին կմտածեք որպես շատ օգտակար եւ օգտակար ձեզ համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits Suron Isolation Balance Ductile Iron Y- քամիչը օգնում է զտել մասնիկների նյութը: Y տիպի ֆիլտրը պարունակում է բազմակի սեղմված միջերեսներ `PT միավորները, արտանետվող նավահանգիստներն ու աքսեսուարները միացնելու համար: Բացի այդ, այն նաեւ գալիս է ինտեգրված չժանգոտվող պողպատից փորված ֆիլտրով: Այս խիստ դիզայնը հիմք է ձեր մտքի խաղաղության համար:

Աշխատանքային սկզբունք

Երբ հեղուկը մուտք է գործում խողովակաշարից ծխիլ երկաթե Y- քամիչ, այն առաջին անգամ հոսում է «Y» -ս խոռոչի մեջ: Զտիչի գործողությունների համաձայն, կեղտերը ընդհատվում են ֆիլտրի արտաքին մասում, մինչդեռ մաքուր հեղուկը ֆիլտրի միջով անցնում է ֆիլտրի ելքի մեջ եւ շարունակում է հոսել խողովակաշարը: Երբ զտման գործընթացը շարունակվում է, կեղտաջրերն աստիճանաբար կուտակվում են ֆիլտրի մակերեսին: Երբ ֆիլտրը որոշակի չափով խցանված է, ֆիլտրի մուտքի եւ ելքի միջեւ ճնշման տարբերությունը կավելանա, ազդելով հեղուկի բնականոն հոսքի վրա: Այս պահին ֆիլտրը պետք է մաքրվի կամ փոխարինվի:

Իրականացման ստանդարտներ. Ductile Iron Y- քամիչ
Դիզայնի ստանդարտներ	API 6D, EN1074
Flange ստանդարտ	ASME B16.5 / ASME B16.47- A / B / EN1092-1 / 2
Կապ	NPT, RF, FF, RTJ, BW, SW
Թեստի ընդունում	Հրդեհ 598 EN12266
Կառուցվածքի երկարությունը	API6D / ASME B16.10 / EN558
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրդեհի թեստ	6fa Fire Flight607
Low ածր արտահոսքի ստանդարտ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0175
Դիմում-ճկուն երկաթե Y-քամիչ
Չափ	NPS 1/4 "~ NPS 12" DN6 ~ DN300
Ճնշման միջակայք	CL125 ~ CL150 PN10 ~ PN25
Temperature երմաստիճանի միջակայքը	-20 ℃ 300 ℃
Ծրագիր	Սառը ջուր, տաք ջուր (ջերմաստիճանը սովորաբար ≤120 է, ուշադրություն պետք է վճարվի չուգունի ջերմային կայունությանը). Կենցաղային ջուր, արդյունաբերական շրջանառվող ջուր, հրդեհային ջուր, սեղմված օդը (ճնշումը պետք է լինի ≤1.6MPA, չուգունի ճնշումից խուսափելու համար). Ոչ քայքայիչ գազ (օրինակ, ազոտ, ածխածնի երկօքսիդ եւ այլն); Հաստատվել է յուղի, հիդրավլիկ յուղ (ոչ խիստ քայքայիչ յուղ, կնքումը). Պետք է խուսափել ցածր մածուցիկ վառելիքի (օրինակ, դիզելային, ուժեղ լուծիչների հետ երկարաժամկետ շփումից):
Փականի մարմին	Չուգուն
Ֆիլտր	F304, F304L, F316, F316L, ցինկապատ երկաթե մետաղալար, պղնձի մետաղալար

Կատարման բնութագրերը

Սպասում է Ductile Iron Y- քամիչը իր անունը բերում է իր «Y»-shapped կառուցվածքից, որը նախատեսված է քամիչի ներսում սահուն հեղուկի հոսք ապահովելու եւ հոսքի դիմադրությունը նվազեցնելու համար: Այն, որպես կանոն, պարունակում է շարժական դիզայն, ինչպիսիք են շողոքորթ կամ սեղմված կապերը, թույլ տալով հեշտությամբ մաքրել կամ փոխարինել ֆիլտրի էկրանը, երբ այն խցանվում է, պարզապես ապամոնտաժելով համապատասխան կապերը: Տեղադրման պարզ կառուցվածքով եւ տեղադրման ճկուն տարբերակներով, այս քամիչը կարող է տեղադրվել հորիզոնական կամ ուղղահայաց, ըստ խողովակաշարի դասավորության: Ավելին, դրա առանձնահատուկ դիզայնը հեշտացնում է հարմարավետությունը. Օպերատորները կարող են հեշտությամբ ապամոնտաժել մաքրման կամ էկրանի փոխարինման համար `առանց հատուկ գործիքների:

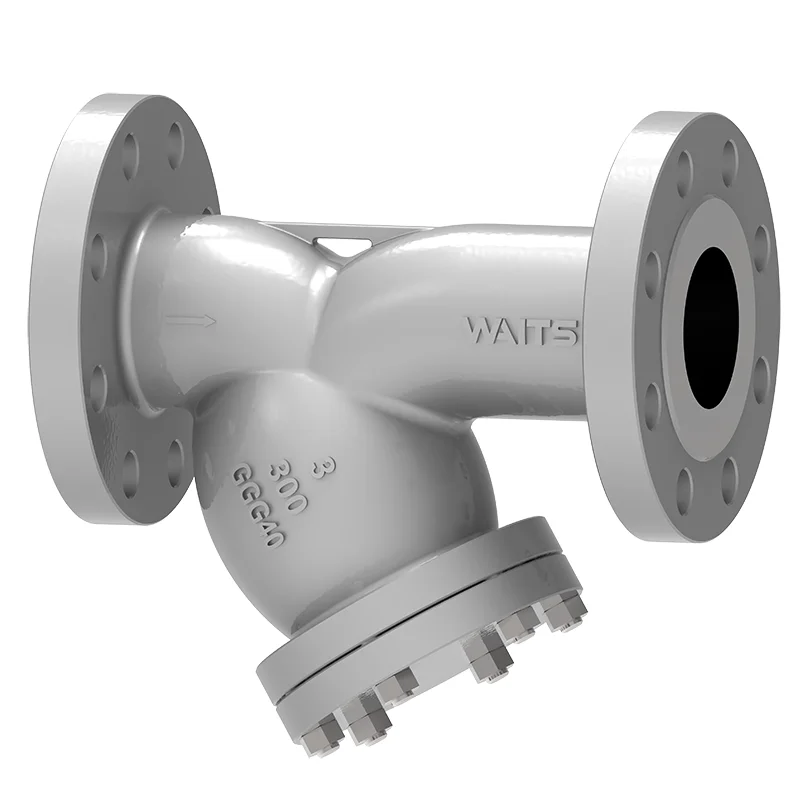

Ductile Iron Y Strainer
