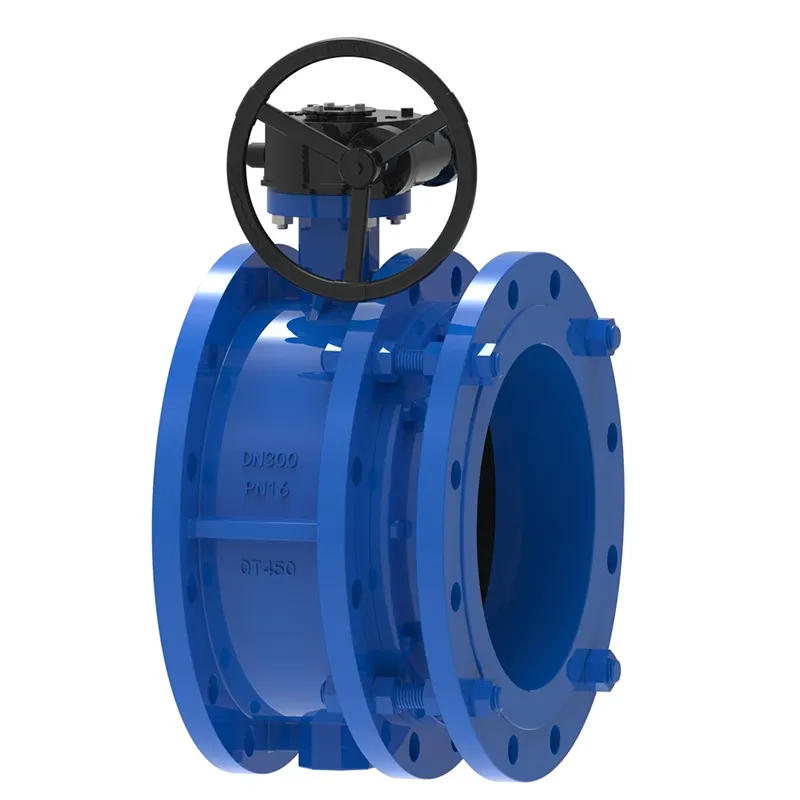

Ընդարձակման համատեղ համակենտրոն թիթեռի փական

Waits Valve-ը տելեսկոպիկ համակենտրոն թիթեռային փականների, Lug Double Eccentric Butterfly Valve-ի, ‎3 հատ եզրային լողացող գնդիկավոր փականի, օդաճնշական ընդլայնման համակենտրոն թիթեռային փականների և գնդիկավոր փականների պրոֆեսիոնալ արտադրող է: Մեր արտադրանքը համապատասխանում է API, JIS, DIN ստանդարտներին և լայնորեն օգտագործվում է նավթի, նավաշինության, ջրամատակարարման և ջրահեռացման, հրդեհային պաշտպանության, ջրի մաքրման և այլ համակարգերում: Եթե անհատականացման հատուկ ինժեներական կարիքներ ունեք, խնդրում ենք ազատ զգալ կապվել մեզ հետ ցանկացած պահի:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Խողովակաշարի տրամագծի ուղղությամբ տեղադրված է առաջադեմ հեռադիտակային համակենտրոն թիթեռային փականի թիթեռային թիթեղը: Հեռադիտակային թիթեռային փականի մարմնի գլանաձև ալիքում սկավառակաձև թիթեռի թիթեղը պտտվում է առանցքի շուրջը, 0 °-ից 90 ° պտտման անկյունով: Երբ պտտվում է մինչև 90 °, փականը լիովին բաց է: Հարմար է ≤ 80 ℃ ջերմաստիճանի համար, օգտագործվում է նավթի, քիմիական, սննդի, դեղագործության, տեքստիլի, թղթի արտադրության, էլեկտրաէներգիայի, ջրամատակարարման և ջրահեռացման, գազատարների համար՝ հոսքը կարգավորելու, մեդիա ընդհատման և խողովակաշարի ջերմային ընդարձակման և կծկման համար:

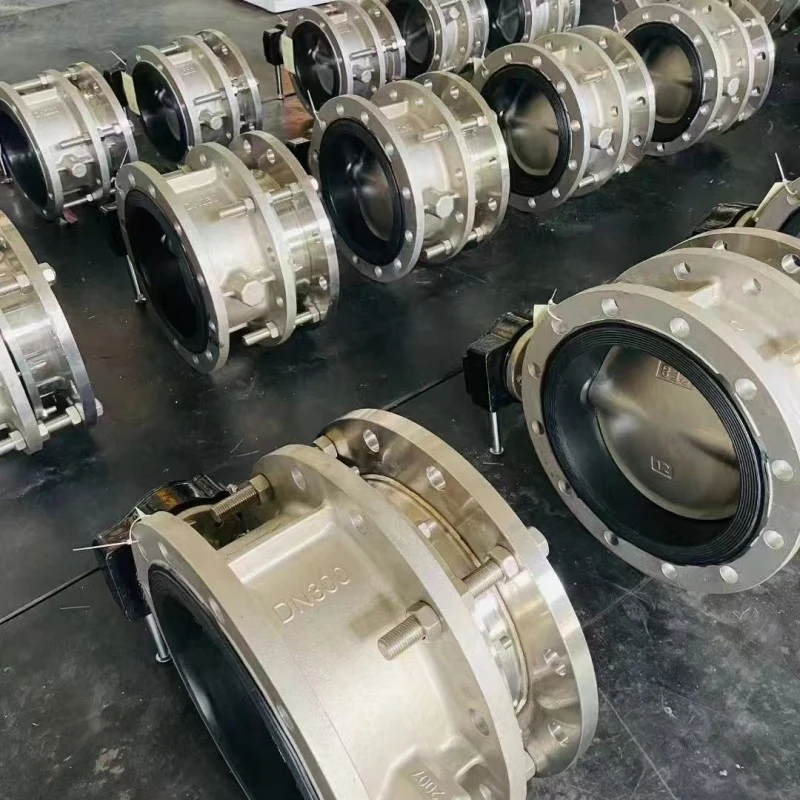

Expansion Joint Concentric Butterfly Valve

Առավելությունները:

Հեռադիտակային համակենտրոն թիթեռային փական (կառուցվածքով, որը կարող է տարածվել երկարության որոշակի միջակայքում) ոչ միայն հեշտացնում է փականի ապամոնտաժումը, այլև նվազեցնում է խողովակաշարի լարվածությունը և պաշտպանում փականը: Միևնույն ժամանակ, այն նաև սեղմում է թիթեռային փականների և ընդարձակման հոդերի տեղադրման եղանակը՝ տարածքը դարձնելով ավելի կոմպակտ: Սովորաբար, այս տեսակի փականները հատուկ սպասարկում չեն պահանջում և պահանջում են միայն ընդարձակման և կծկման մասերի կանոնավոր դիտարկում արտահոսքի և անջատման համար:

Telescopic համակենտրոն թիթեռային փականի տեղադրման մեթոդը մեծ առավելություններ ունի, քանի որ միայն ընդարձակման հանգույցը պետք է ապամոնտաժվի, ինչը խնայում է պահպանման մեծ տարածք և ապահովում առանց փականների սպասարկում (թիթեռային փականներն ավելի ծանր են, ընդարձակման հոդերը ավելի թեթև են, և աշխատանքի ինտենսիվությունը ցածր է):

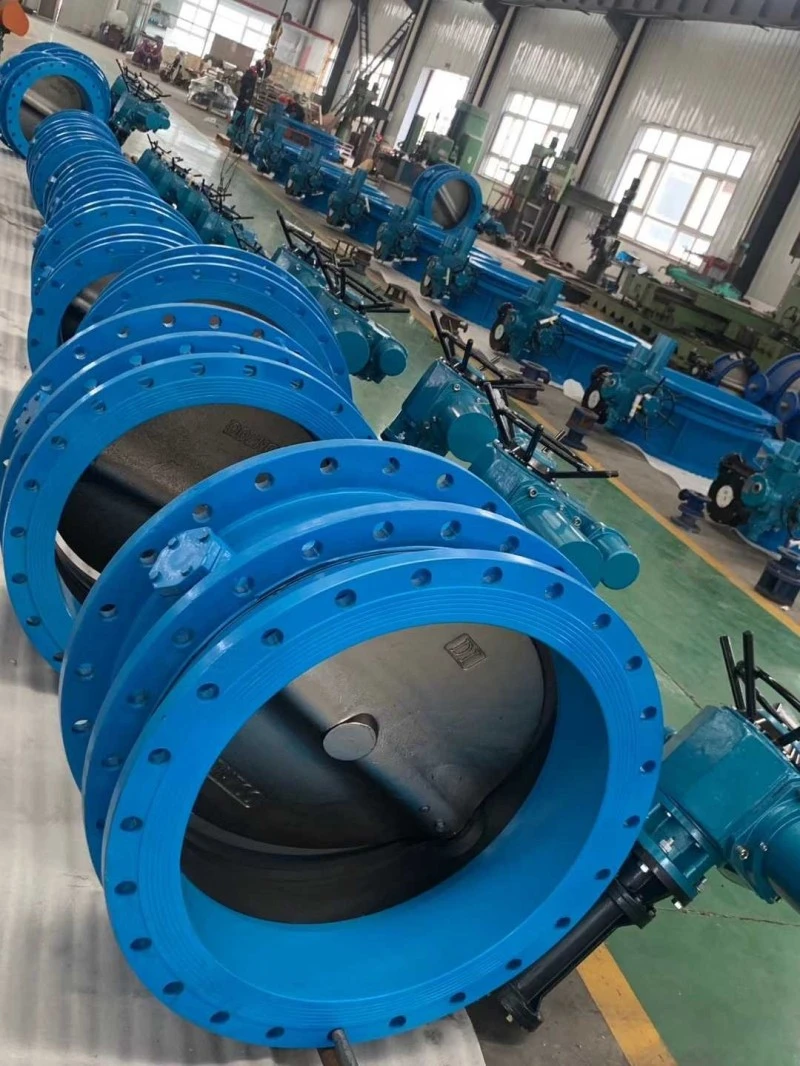

Expansion Joint Concentric Butterfly Valve

Տեղադրման նախազգուշական միջոցներ.

1. Խողովակաշարի շինհրապարակում խստիվ արգելվում է ապամոնտաժել բատերֆլայ փականները ապամոնտաժված ընդարձակման եզրերով. Տեղում խստիվ արգելվում է հեռադիտակային թիթեռի փականը բազմիցս երկարացնել կամ կրճատել:

2. Ընդարձակման փականի երկու ծայրերում գտնվող խողովակները պետք է լինեն համակենտրոն, իսկ խողովակների երկու եզրային մակերեսները պետք է լինեն զուգահեռ.

3. Կցաշուրթերի ամրացման պտուտակները պետք է սիմետրիկորեն ամրացվեն, և մի կողմից ուժով մի ամրացրեք եզրերի ամրացման պտուտակները.

4. Ընդարձակման խողովակը տեղադրված է փականի հետևում;

5. Ընդարձակման փականի ընդարձակման հատվածը չպետք է տեղադրվի խողովակաշարի անկյունում կամ վերջում:

6. Ընդարձակման եզրային թիթեռային փականը պետք է տեղադրվի հարթ, նախքան տեղադրումը և չպետք է բախվի ըստ ցանկության;

7. Telescopic համակենտրոն բատերֆլայ փականի կառուցվածքային երկարությունը գործարանի նվազագույն երկարությունն է և տեղադրման ընթացքում ձգվում է մինչև տեղադրման երկարությունը (այսինքն՝ դիզայնի երկարությունը):

Երբ խողովակաշարերի միջև երկարությունը գերազանցում է ընդլայնման թիթեռի փականի տեղադրման երկարությունը, խնդրում ենք կարգավորել խողովակաշարի տարածությունը և ուժով մի քաշեք ընդարձակման փականը, որպեսզի խուսափեք այն վնասելուց.

9. Telescopic համակենտրոն բատերֆլայ փականի թիթեռային փականը կարող է տեղադրվել ցանկացած դիրքում: Ջերմաստիճանի փոխհատուցման համար օգտագործելիս, խողովակաշարի տեղադրման ավարտից հետո, խողովակաշարի առանցքի երկայնքով երկու ծայրերում էլ պետք է տեղադրվեն փակագծեր, որպեսզի կանխվի ընդարձակման փականի ընդլայնման խողովակի դուրս քաշումը: Բրա ամրացման ուժը հաշվարկվում է հետևյալ բանաձևով, և շահագործման ընթացքում խստիվ արգելվում է հանել փակագիծը.

Ինչպես ընտրել:

Telescopic համակենտրոն բատերֆլայ փականի կառուցվածքային ձևը բաժանված է երկու տեսակի՝ համակենտրոն հեռադիտակային թիթեռային փական և էքսցենտրիկ հեռադիտակային թիթեռային փական: Ըստ տարբեր գործառնական մեխանիզմների՝ այն կարելի է բաժանել ճիճու փոխանցման շարժիչով հեռադիտակային թիթեռային փականների, օդաճնշական հեռադիտակային թիթեռային փականների և էլեկտրական հեռադիտակային թիթեռային փականների:

Ըստ տարբեր կնքման նյութերի, այն բաժանվում է փափուկ կնքված հեռադիտակային թիթեռային փականների և մետաղական կոշտ կնքված հեռադիտակային թիթեռային փականների:

Հեռադիտակային կենտրոնացված թիթեռային փականները սովորաբար օգտագործվում են մաքուր ջրի խողովակաշարերի համար, որոնց ջերմաստիճանը T> 80 ℃ է, և խողովակաշարերը ոչ կոռոզիոն են: Կոշտ կնքված հեռադիտակային թիթեռային փականները սովորաբար օգտագործվում են գոլորշու ջերմափոխանակման խողովակաշարերում T> 425 ℃ ջերմաստիճաններով: Ուստի հեռադիտակային թիթեռային փական ընտրելիս անհրաժեշտ է ճշտել միջավայրը, ջերմաստիճանը, ճնշումը և այլն՝ ճիշտ ընտրություն կատարելու համար։

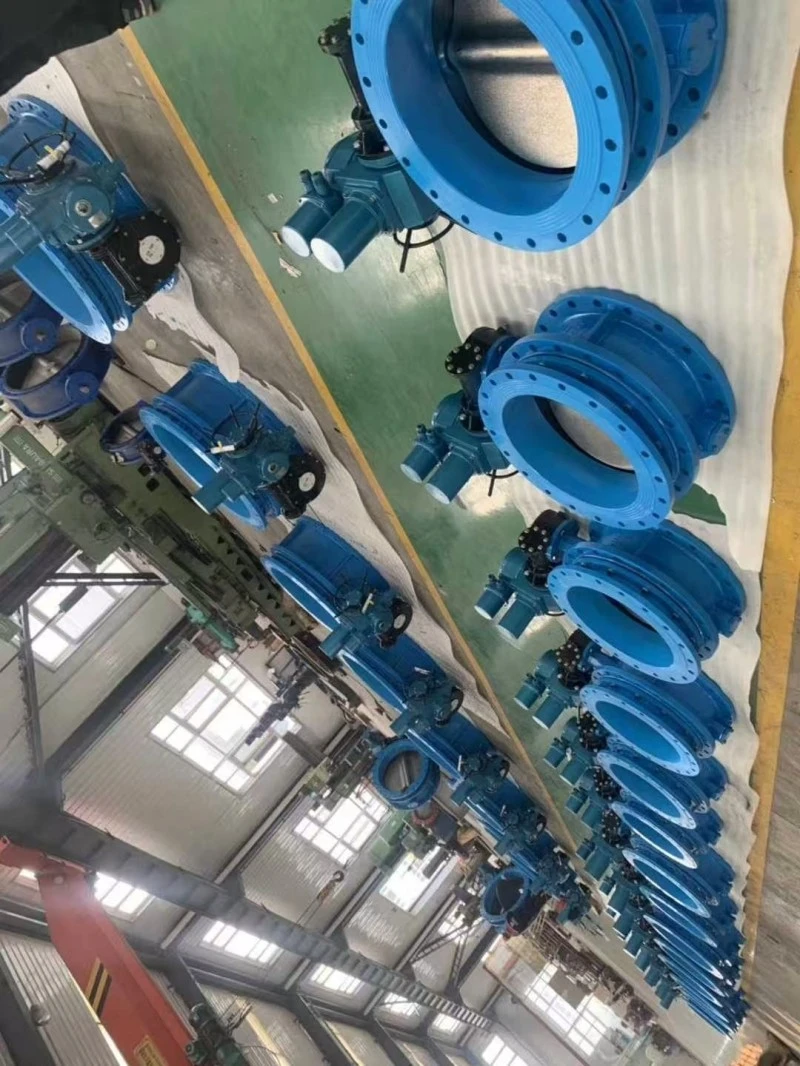

Expansion Joint Concentric Butterfly Valve
