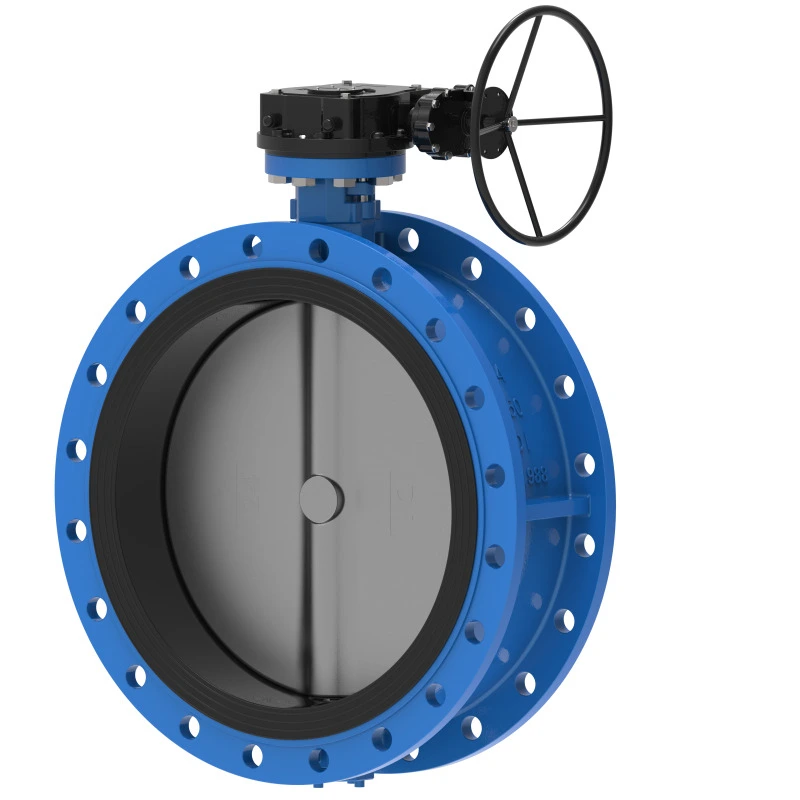

Gear Flange համակենտրոն թիթեռի փական

Gear Flange Concentric Butterfly Valve-ը կարող է կարգավորելի լինել տարբեր տեղակայումների համար; ներքին աջակցության նստատեղը կանխում է սկավառակի անկումը և արտահոսքը ուղղահայաց տեղադրման ժամանակ: Հասանելի է մինչև DN2400 (96"):

Ուղարկել հարցում

ապրանքի նկարագրությունը

Մեծ չափի Flange Concentric Butterfly Valve-ը իդեալական է քաղաքային ջրի և էլեկտրակայանների հովացման համակարգերի համար: Ցածր հոսքի դիմադրության դիզայնը ապահովում է կայուն բարձր հոսքի կատարում: Հասանելի է ձեռքով, օդաճնշական կամ էլեկտրական հոսանքով՝ հուսալի կնքման և արդյունավետ, հուսալի շահագործման համար:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտ	API 609, EN 593, BS 5155, ԳՕՍՏ
Վերջնական ստանդարտ	ANSI B16.1 CL. 125LB և B16.5 CL: 150 լբ DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 և PN16 AS 2129 Աղյուսակ D և E BS 10 Աղյուսակ D և E MSS SP44 CL. 150 լբ AWWA C207 150LB ISO 2531 PN6, PN10 և PN16 ISO 7005 PN6, PN10 և PN16
Ստուգում և փորձարկում	API 598, IS0 5208, EN 12266-1, ԳՕՍՏ
Դեմ առ Դեմ	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Վերևի եզր	ISO 5211

Դիմում

Գործառնական ջերմաստիճան	-45℃~150℃
Չափը	2"-80", DN50-DN2000
Աշխատանքային ճնշում / CWP	16BAR 10BAR
Շելլ	24BAR 15BAR
Կնիք	18BAR 10BAR
Օդի փորձարկում	6BAR 6BAR
Գործառնական միջավայր	Բալաստի և հեղեղատար համակարգ Քիմիական մշակում Աղազերծման կայաններ, Հորատման սարքեր, Խմելու ջուր Չոր փոշի, Սնունդ և խմիչք, Գազի գործարաններ HAVC Հանքարդյունաբերություն, Թղթի արդյունաբերություն, Ավազի մշակում, Ծովային ջուր, Շաքարի արդյունաբերություն Ջրի ջերմատեխնիկական մաքրում Կեղտաջրեր
Օպերատոր	Լծակ, հանդերձում, Էլեկտրական, օդաճնշական և այլն:
Մարմնի նյութ	Չուգուն, ճկուն երկաթ, ածխածնային պողպատ, չժանգոտվող պողպատ, AL-բրոնզ և այլն:
Սկավառակ	Չուգուն, ճկուն երկաթ, ածխածնային պողպատ, չժանգոտվող պողպատ, AL-բրոնզ
Ցողուն	2CR13 F304 F316 F51 F53 Monel K500
Նստատեղ	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Բնական ռետինե
