U-Type եզր Butterfly փական

Waits valve-ը տեղադրում է U-Type Flange Butterfly Valve-ի թիթեռային թիթեղը խողովակաշարի տրամագծի ուղղությամբ: Թիթեռի փականի մարմնի գլանաձև ալիքում սկավառակաձև թիթեռի թիթեղը պտտվում է առանցքի շուրջը, 0 °-ից 90 ° պտտման անկյունով: Երբ պտտվում է մինչև 90 °, փականը լիովին բաց է:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Սպասում է փական U-Type Flange Butterfly Valve-ը դիմացկուն է, փոքր չափսերով, թեթև և բաղկացած է ընդամենը մի քանի մասերից: Բացի այդ, այն կարող է արագ բացվել և փակվել: Երբ եզրային թիթեռի փականը լիովին բաց դիրքում է, թիթեռի ափսեի հաստությունը միակ դիմադրությունն է, որ միջավայրը հոսում է փականի մարմնի միջով, ուստի փականի կողմից առաջացած ճնշման անկումը շատ փոքր է, և այն ունի ավելի լավ հոսքի վերահսկման բնութագրեր: U-Type Flange Butterfly Valve-ի կնքման տեսակներն են՝ առաձգական և մետաղական: Էլաստիկ կնքման փական, կնքման օղակը կարող է տեղադրվել փականի մարմնի մեջ կամ տեղադրվել թիթեռի ափսեի շուրջ:

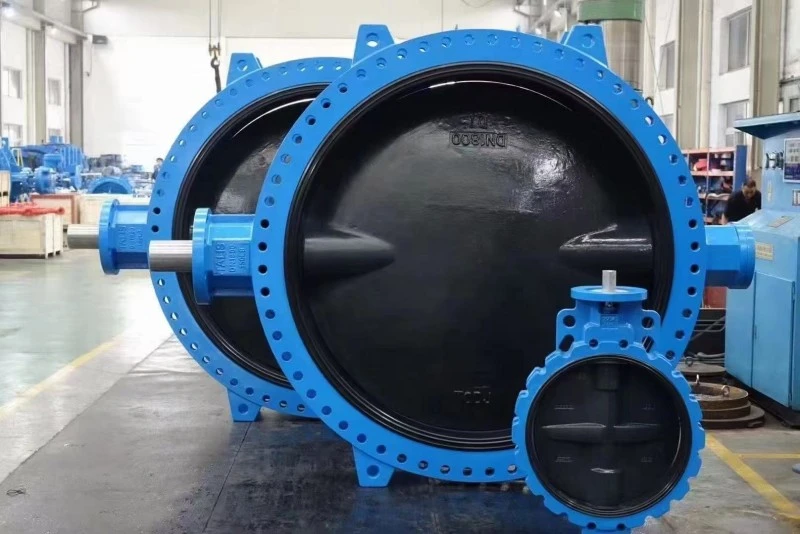

U Type Flange Butterfly Valve

Առանձնահատկություն

1. Թիթեռի փականը ունի պարզ կառուցվածք, փոքր ծավալ, թեթև քաշ և բաղկացած է ընդամենը մի քանի մասերից։ Բացի այդ, պարզապես պտտեք 90 ° արագ բացելու և փակելու համար, ինչը հեշտացնում է աշխատանքը: Միևնույն ժամանակ, փականը ունի հեղուկի վերահսկման լավ բնութագրեր:

2. Կառուցվածքը պարզ է և կոմպակտ և կարող է արագ բացվել/փակվել 90 °:

3. Չափազանց ցածր գործառնական ոլորող մոմենտ, էներգախնայողություն:

4. Հոսքի կորը ձգվում է դեպի ուղիղ գիծ՝ ցույց տալով գերազանց կարգավորման կատարում:

5. Նյութերի ընտրության լայն տեսականի, հարմար է տարբեր լրատվամիջոցների համար:

Պարզապես պտտեք 90 ° արագ բացելու և փակելու համար, հեշտ գործելու համար: Միևնույն ժամանակ, U-Type Flange Butterfly Valve-ն ունի հեղուկի կառավարման գերազանց բնութագրեր:

Մետաղական կնքված փականների ծառայության ժամկետը սովորաբար ավելի երկար է, քան առաձգական կնքված փականները, սակայն դժվար է հասնել ամբողջական կնքման:

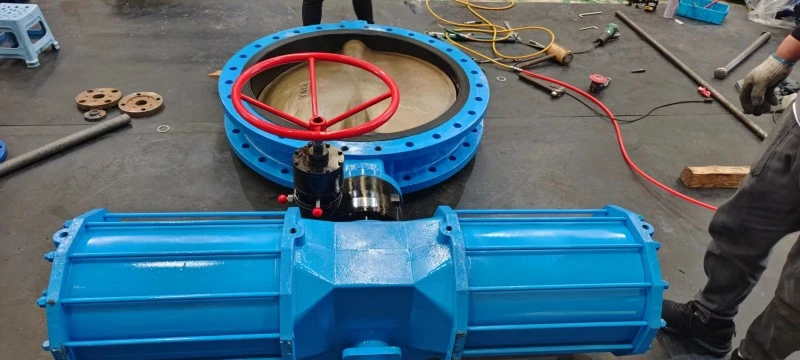

U Type Flange Butterfly Valve

Համեմատություն U-Type Flange Butterfly Valve-ի և Double Clamp Butterfly Valve-ի միջև

1. Նյութ (նմանություն).

Փականի մարմինը `մոխրագույն չուգուն; Ճկուն երկաթ; Ածխածնային պողպատ.

Փականի սկավառակ՝ ճկուն երկաթ (նիկելապատ կամ նեյլոնե պատված); 304/316 չժանգոտվող պողպատ; Ալյումինե բրոնզ.

Փականի ցողունը՝ 410/416/304/316 չժանգոտվող պողպատ:

Փականի նստատեղը՝ EPDM ռետինե; Նիտրիլային ռետին; տեֆլոն; Ֆտոր ռետինե; Հեպարեն; Քլորոպրենային ռետին; Մետաղական փականի նստատեղ:

2. Ճնշում (նմանություն).

CLASS 125/150; PN10/16/25

3. Կիրառման շրջանակը.

U-Type Flange Butterfly Valve-ը տարբերվում է սեղմիչով կամ կցորդիչ թիթեռային փականներից, քանի որ այն օգտագործում է եզրային միացումներ և ունի վերջի դեմքի ավելի կարճ երկարություն:

Եթե հոսքի վերահսկման համար անհրաժեշտ է օգտագործել թիթեռային փականներ, ապա ամենակարևորը փականի ճիշտ չափն ու տեսակն ընտրելն է: Թիթեռային փականների կառուցվածքային սկզբունքը հատկապես հարմար է մեծ տրամագծով փականներ պատրաստելու համար: Թիթեռի փականները ոչ միայն լայնորեն օգտագործվում են ընդհանուր արդյունաբերություններում, ինչպիսիք են նավթը, բնական գազը, քիմիական և ջրի մաքրումը, այլ նաև ջերմային էլեկտրակայանների հովացման ջրային համակարգերում:

Եթե հոսքի վերահսկման համար անհրաժեշտ է օգտագործել U-Type Flange Butterfly Valve, ապա ամենակարևորը փականի չափը և տեսակը ճիշտ ընտրելն է: Թիթեռային փականների կառուցվածքային սկզբունքը հատկապես հարմար է մեծ տրամագծով փականների արտադրության համար: Թիթեռի փականները ոչ միայն լայնորեն օգտագործվում են ընդհանուր արդյունաբերություններում, ինչպիսիք են նավթը, բնական գազը, քիմիական և ջրի մաքրումը, այլ նաև ջերմային էլեկտրակայանների հովացման ջրային համակարգերում:

U Type Flange Butterfly Valve
