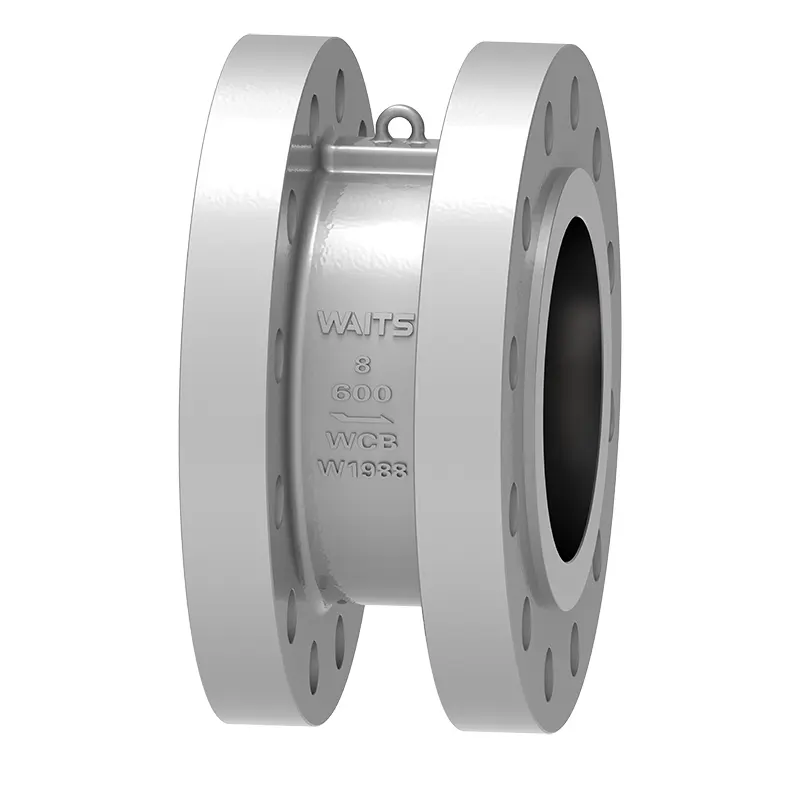

Երկակի ափսեի ստուգման փական

Որպես մասնագիտական փականի արտադրող, սպասում է օժանդակել հարմարեցված երկակի ափսեի ստուգման փականների արտադրությանը `տարբեր հաճախորդների կարիքները ավելի լավ բավարարելու համար: Կնքման առումով այս ստուգման փականը կարող է լինել տարբեր ձեւերով, ինչպիսիք են ռետինե, PTFE եւ մարմինը: Հաճախորդի կարիքների համաձայն անհատականացումը կարող է բավարարել տարբեր չափանիշներ, ինչպիսիք են API / DIN / JIS:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Կրկնակի ափսեի ստուգման փականի թիթեռի ափսեը երկու կիսաշրջան է, եւ գարնանային բեռնված փականի սկավառակը դադարեցված է կենտրոնական ուղղահայաց քորոցի վրա: Երբ փականը բացվում է, հեղուկի համակցված ուժը գտնվում է փականի սկավառակի կնքման մակերեսի կենտրոնում, եւ գարնանային աջակցության ուժի գործողության իմաստը գտնվում է փականի սկավառակի կրումից, որում տեղի է ունենում հին պայմանական փականի փականը:
Երբ հոսքի մակարդակը դանդաղում է, գարնանային ռեակցիայի ուժի գործողության ներքո փականի սկավառակը աստիճանաբար մոտենում է փականի նստատեղին, իսկ երկակի ափսեի ստուգման փականը մտնում է փակ փակման փուլ: Երբ հեղուկը հոսում է, փականի սկավառակի ուժի համակցված գործողությունը եւ գարնանային ռեակցիայի ուժը համապատասխանաբար մեծացնում են փականի սկավառակի փակումը, մուտքագրելով արագ փակման փուլ: Սա արդյունավետորեն նվազեցնում է ջրային մուրճի ազդեցությունը եւ նվազեցնում ջրի մուրճի վնասը: Ավարտելիս գարնանային ուժի կետի գործողությունը առաջացնում է փականի սկավառակի գագաթը `նախ փակել, կանխելով փականի սկավառակը արմատը խայթոցից:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտ	API 594, ԳՕՍՏ
Flange ստանդարտներ	ASME B16.5, DIN2543 ~ 2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1:
Վերջի կապը	Վաֆլի, կրկնակի եզրեր, բամբակ եւ այլն:
Տեսչություն եւ թեստ	API 598, ԳՕՍՏ
Դեմ առ դեմ	Asme B16.10, ԳՕՍՏ
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34, DIN2401
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175.ISO15156

Ծրագիր

Չափ	2 "-60", DN50-DN1500
Press նշման վարկանիշ	Դաս 150-2500, PN10-PN420
Գործառնական ջերմաստիճանը	-60 ° C ~ 450 ° C
Հայտի միջակայք	Այն հարմար է տարբեր լրատվամիջոցների համար, ինչպիսիք են ջուրը, գոլորշու յուղը, ազոտաթթունը, քացախաթթուները, ուժեղ օքսիդացնող լրատվամիջոցները եւ այլն:
Մարմնի նյութ	Ածխածնի պողպատ, չժանգոտվող պողպատ, դուպլեքս չժանգոտվող պողպատ, խառնուրդ պողպատ, մոնղոն, ալ բրոնզ եւ այլն:
Փական ափսե	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Փականի նստատեղ	Մարմնի նյութ, 13CR, չժանգոտվող պողպատ 304/316, Մոնել, ցեմենտացված կարբիդ, խառնուրդ 20, պղնձե խառնուրդ եւ այլն:
Փական ցողուն	A182 F6A, 17-4PH, F304 F316, F51, ...

Կատարման հատկություններ

1. Կրկնակի ափսեի ստուգման փականը բաղկացած է փականի մարմնից, փական սկավառակով, փական լիսեռից եւ աղբյուրից եւ այլն: Այն ընդունում է խցանման տիպի կապի եւ կոմպակտ կառուցվածքը:
2-ը: Թիթեռի ափսեը երկու կիսաշրջանաձեւ է, իսկ գարունը օգտագործվում է հարկադրված վերակայման համար: Կնքման մակերեսը կարելի է զոդել հագնված դիմացկուն նյութով կամ կնճռոտ ռետինով: Այն ունի օգտագործման լայն տեսականի եւ հուսալի կնքումը:
3. Փականի սկավառակի փակման հարվածը կարճ է, եւ այն գարունը բեռնված է, արագ փակման արագությամբ, ինչը կարող է նվազեցնել ջրի մուրճի երեւույթը:
4. Այն հարմար է տեղադրման սահմանափակ տարածքով առիթներով եւ կարող է օգտագործվել հորիզոնական կամ ուղղահայաց խողովակաշարերի համար:
5. Այն կարող է կիրառվել տարբեր լրատվամիջոցների համար, ինչպիսիք են ջուրը, գոլորշու յուղը, ազոտաթթունը, քացախաթթունը, ուժեղ օքսիդացնող միջոցը եւ այլն:
