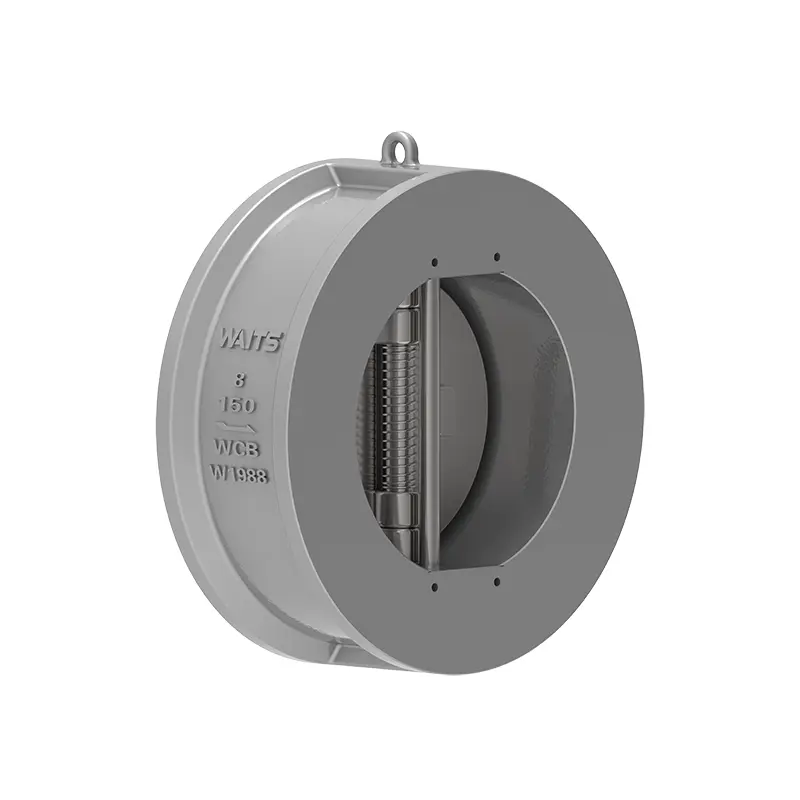

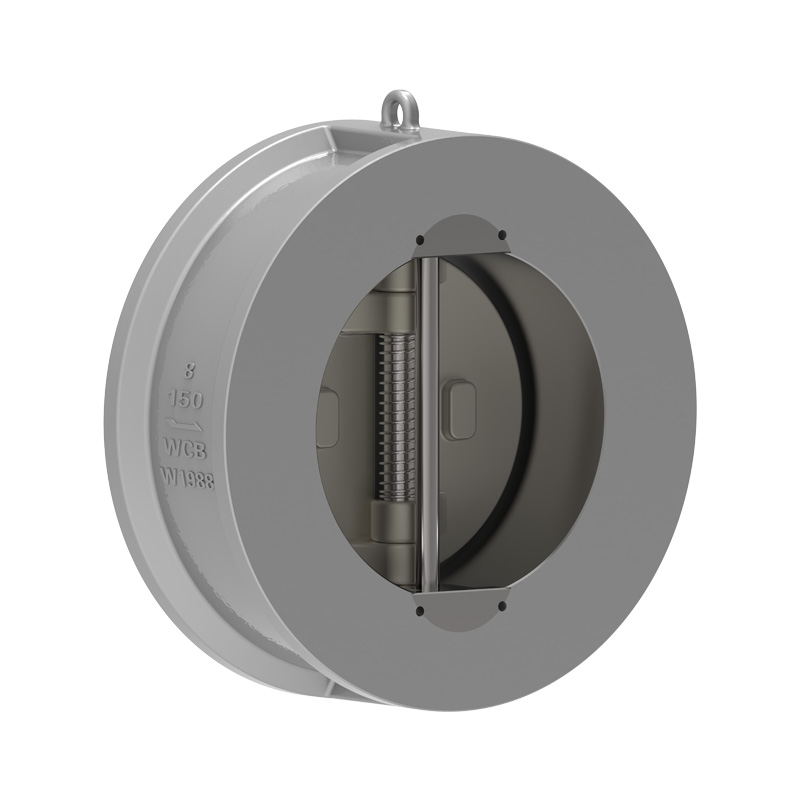

Soft Seal Dual Plate Check Valve

Դուք կարող եք վստահ լինել՝ ընտրելով Waits-ի կողմից արտադրված փափուկ կնիքի երկակի ափսե ստուգիչ փականը: Որպես ամբողջական արտադրական գծով փականի մատակարար, մեր արտադրանքը շատ հարմարեցված է: Կնքման առումով մենք կարող ենք ունենալ մի շարք կնքման ձևեր, ինչպիսիք են NBR, EPDM, Hypalon, FKM և այլն, որոնք կարող են հարմարեցվել ըստ ձեր կարիքների և համապատասխանել տարբեր ստանդարտների, ինչպիսիք են API/DIN/JIS:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Փափուկ կնիքի կրկնակի ափսեի ստուգիչ փականի թիթեռի թիթեղը երկու կիսաշրջան է՝ զսպանակով բեռնված սկավառակով, որը կախված է կենտրոնական ուղղահայաց քորոցի վրա:
Երբ փականը բացվում է, հեղուկի համակցված ուժը գտնվում է սկավառակի հերմետիկ մակերևույթի կենտրոնում, իսկ զսպանակային աջակցության ուժի գործողության կետը, որը հանդես է գալիս որպես ռեակցիա, գտնվում է սկավառակի մակերեսի կենտրոնում, այնպես որ սկզբում բացվում է սկավառակի արմատը: Սա խուսափում է կնքման մակերեսի մաշումից, որը տեղի է ունենում, երբ սկավառակը բացվում է հին սովորական փականի մեջ, և մեծացնում է փականի կնիքի ամրությունը:
Երբ հոսքի արագությունը դանդաղում է, ոլորող զսպանակի արձագանքման ուժի ազդեցության տակ սկավառակը աստիճանաբար մոտենում է փականի նստատեղին և մտնում է փականի դանդաղ փակման փուլը: Երբ հեղուկը հետ է հոսում, սկավառակի վրա նրա ուժը և ոլորող զսպանակի արձագանքման ուժը կաշխատեն միասին, և սկավառակի փակումը համապատասխանաբար կաճի՝ մտնելով արագ փակման փուլ: Այս դիզայնի նպատակն է նվազեցնել ջրի մուրճի երևույթը, նվազեցնել ջրային մուրճի վնասը և ավելի լավ երկարացնել ծառայության ժամկետը: Փակելիս զսպանակային ուժի կետը հանգեցնում է նրան, որ սկավառակի վերին մասը փակվում է առաջինը, կանխելով արմատը կծելուց և բարելավելով փականի կնքման մակերեսի ամրությունը:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API594, API6D, ASME B16.34
Ֆլանների ստանդարտներ	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1:
Միացման մեթոդներ	Վաֆլի տեսակը, Կցաշուրթի տեսակը, Լոգային տիպը,
Փորձարկում և ընդունում	API598, API 6D,
Կառուցվածքային երկարություն	API594, API6D, DIN3202
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34

Դիմում

Չափը	NPS 2"~ NPS 60" DN50 ~ DN1500
Ճնշման միջակայք	CL125 ~ CL150 PN10 ~ PN16
Ջերմաստիճանի միջակայք	；-20-150
Կիրառման տիրույթ	Այն հարմար է տարբեր միջավայրերի համար, ինչպիսիք են ջուրը, գոլորշու յուղը, ազոտաթթուն, քացախաթթուն, ուժեղ օքսիդացնող միջավայրը և այլն:
Փականի մարմին	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,,,
Փականի ափսե	Ձուլվածքներ՝ A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Փականի նստատեղ	NBR, EPDM, FKM...
Փականի ցողուն	A182 F6a, 17-4PH, F304 F316, F51, ...

Կատարման առանձնահատկությունները

1. Փափուկ կնիքի երկակի ափսեի ստուգիչ փականի բաղադրամասերը ներառում են փականի մարմինը, փականի սկավառակը, փականի լիսեռը, զսպանակը և այլ մասեր, որոնք միացված են սեղմիչ տիպով և ունեն կոմպակտ կառուցվածք:
2. Փականի թիթեռի թիթեղը պատրաստված է երկու կիսաշրջանից և զսպանակով ստիպված է վերադառնալ։ Կնքման մակերեսը կարող է պատրաստված լինել մաշվածության դիմացկուն նյութից, որը երեսապատվում է մարմնի վրա կամ երեսպատված ռետինով: Այն ունի օգտագործման լայն տեսականի և հուսալի կնքում:
3. Փականի սկավառակն ունի կարճ փակման հարված և զսպանակավոր է, զգայուն գործողությամբ և արագ փակման արագությամբ, ինչը զգալիորեն նվազեցնում է ջրային մուրճը:
4. Քանի որ փափուկ կնիքի երկակի ափսեի ստուգիչ փականը ունի կոմպակտ կառուցվածք, փոքր չափսեր, թեթև քաշ և հեշտ տեղադրում, այն հարմար է օգտագործման համար այն իրավիճակներում, որտեղ տեղադրման տարածքը սահմանափակ է: Այն կարող է օգտագործվել հորիզոնական կամ ուղղահայաց խողովակներում:
5. Կիրառելի է ջրի, գոլորշու յուղի, ազոտական թթվի, քացախաթթվի, ուժեղ օքսիդացնող միջավայրի և այլ լրատվամիջոցների համար:
