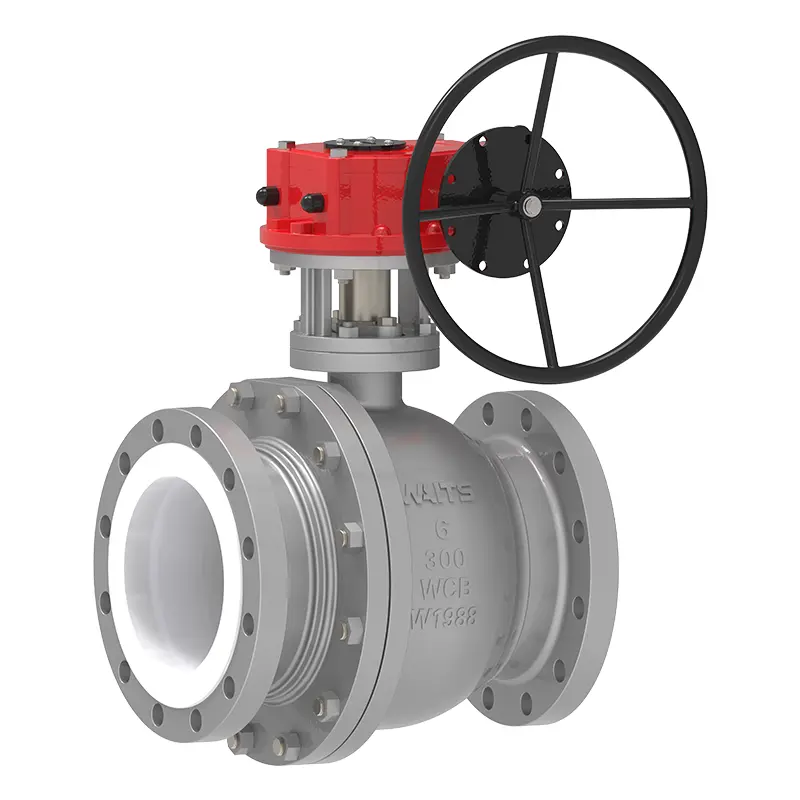

Gear Ptfe կնճռոտ գնդիկավոր փական

Waits փականը պրոֆեսիոնալ հանդերձում PTFE կնճռոտ գնդիկավոր փականի մատակարար է Չինաստանում: Մեր արտադրանքը ունի կոշտ փոխանցման փոխանցման ճշգրտություն, PTFE- ի երեսպատումը կոռոզիոն դիմացկուն է, կառուցվածքը դիմացկուն է, եւ կնքումը շատ լավ է, ինչը կարող է հասնել կոշտ արդյունաբերական միջավայրերում: Հազարավոր փականի լայնածավալ գնումները նվազեցնում են հումքի արժեքը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits Valve High Quality Gear PTFE Singed Ball փականը փական է փոխանցման մեխանիզմով: Gear փոխանցումը կարող է հասնել դանդաղեցման եւ մոմենտի ուժեղացման, եւ հեշտությամբ կարող է հեշտությամբ վիրահատվել `ձեռքի կամ ակտուատորի միջոցով: Այն հատկապես հարմար է մեծ տրամաչափի կամ մեծ ճնշման առիթների համար, խնայելով ավելի շատ աշխատուժ եւ հեշտացնելով հեռակառավարումը `ձեռքով գնդակի փականների համեմատ: Գնդակը եւ փականի նստատեղը սովորաբար կնքվում են մետաղական կամ ոչ մետաղական նյութերով (օրինակ, PTFE, մետաղական կոշտ կնիք), հուսալի կնքմամբ, ցածր հոսքի դիմադրությամբ եւ արագ բացվածքով: Այն լայնորեն օգտագործվում է արդյունաբերություններում, ինչպիսիք են քիմիական, դեղագործական, սննդի եւ շրջակա միջավայրի պաշտպանության ոլորտում:

Gear PTFE- ի կնճռոտ գնդիկավոր փականը ունի ուղիղ հոսքի ալիք `դրական փակման հասնելու համար` միաժամանակ նվազագույնի հասցնելով ճնշման անկումը եւ հեղուկը: Քանի որ գնդակը անկախ է ցողունից, այն կարող է ազատ տեղում տեղաշարժվել փականի առանցքի կողքին, բայց չի կարող պտտվել ցողունի համեմատ: Երբ գծային ճնշումը կիրառվում է փակ վիճակում գտնվող գնդակի վրա, գնդակը մի փոքր ցած է շարժվում դեպի ներքեւի նստատեղի հետ շփումը պահպանելու համար, դրանով իսկ հասնելով առաջնային կնիքին:

Ծածկված գնդիկավոր փականները սովորաբար տեղադրվում են առանց հոսքի ուղղությանը վերաբերող եւ լավ տեղավորվում են ավտոմատ արտադրության համար `իրենց ISO մոնտաժային բարձիկների պատճառով:

Նկարագրություն.

1. Emission ածր արտանետման ցողունային կնիք

Low ածր արտանետումները ձեռք են բերվում նախնական սեղմված պինդ PTFE փաթեթավորման օղակների եւ կարգավորելի փաթեթավորման գեղձի շնորհիվ: Քանի որ գնդակը կարող է ինքնուրույն տեղափոխվել ցողունից փակ դիրքում, ցողունային կնիքների վրա ճնշման տակ գտնվող կողմնակի բեռները վերացվում են, ապահովելով գերազանց ցիկլեր:

2-ը: Պայթյունի ապացույց բխում

Gear PTFE- ի կնճռոտ գնդակի փականը ունի արդյունավետ ցողունային ձեւավորում, որը չի փչում:

3. Հակակտիվ սարքը

Enem ողունային կապը ցողունի եւ մարմնի միջեւ ձեռք է բերվում աղբյուրներով:

4. Ինքնասպասունակ փականի նստատեղ

Փականի նստատեղը նախատեսված է միշտ ապահովելու համար հարմարավետ կնքումը նվազագույն գործառնական մոմենտով, անկախ բարձր կամ ցածր ճնշումներից:

5. երեսպատման

Pure PFA երեսպատում, խարսխված փականի ներսում, հարմար է վակուումային ծրագրերի համար:

Իրականացման ստանդարտներ-հանդերձում PTFE- ի կնճռոտ գնդակի փական
Դիզայնի ստանդարտներ	6D / Fire Fire 608, BS5351
Flange ստանդարտ	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Միացման մեթոդներ	Ռֆ
Փորձարկում եւ ընդունում	Հրդեհ 598, EN12266
Կառուցվածքային երկարություն	API6D / ASME B16.10 / EN558
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրակայուն թեստ	/
Արտահոսքի ցածր չափանիշներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0175
Դիմում-հանդերձում PTFE կնճռոտ գնդիկավոր փական
Չափ	NPS 2 "~ NPS 12" DN50 ~ DN300
Ճնշման միջակայք	Pn11 ~ pn40 (1.6 ~ 4.6 ~ 4.0P)
Temperature երմաստիճանի միջակայքը	PTFE-20 ° C ~ + 180 ° C
Հայտի միջակայք	Թթվային եւ ալկալային լուծույթ, քիմիական ռեակտորային հսկողություն, կոյուղի / կեղտաջրերի մաքրում, դեղագործական, ծովային ջրեր եւ այլն:
Drive ռեժիմ	Ճիճուն
Փական մարմնի / փականի ծածկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE- կնճռոտ Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2, PTFE- կնճիռ
Կնքման մակերես	PTFE
Փական ցողուն	A182-F6A-F304-F316-F51 17-4PH / XM-19 ...
Գնդաձեվ	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE- կնճռոտ
Գավազան	Ասբեստի գրաֆիտ, ճկուն գրաֆիտ, պոլիտետրաֆլորոէթիլեն, երկաթի վրա հիմնված խառնուրդ

Ապրանքի պահպանման նոտաներ

1.Գեղեցիկորեն քսեք ճիճու հանդերձանքը (օգտագործեք լիթիումի վրա հիմնված քսուք) `չորացրած եւ մաշվածությունը կանխելու համար:

2. Գործողության ընթացքում դանդաղ շարժիչը գործողության ընթացքում խուսափելու համար փոխանցման բաղադրիչներին վնասող ազդեցության բեռներից խուսափելու համար:

3. սերտի ջերմաստիճանը եւ ճնշման գործողությունը արգելվում է (ֆտորոպլաստը հակված է դեֆորմացիայի բարձր ջերմաստիճանում):

4. Անջատման պահպանման ընթացքում վնասի (օրինակ, փուչիկների կամ ճաքերի) երեսպատման պահելը եւ անհապաղ փոխարինեք այն:

Ապրանքի առավելությունները

1.Labor խնայողություն եւ արդյունավետ

Գնդակը նվազեցնում է արագությունը եւ մեծացնում է մոմենտը, զգալիորեն նվազեցնելով գործող ուժը մեծ տրամագծով փականների համար:

2.Precise Control

Ձեռնարկը պահանջում է բազմաթիվ պտույտներ բացման համար (E.G., հոսքի կարգավորումը), որը հարմար է ճշգրիտ վերահսկողություն պահանջող սցենարների համար:

3. Առկայյան կառուցվածք

Փոխանցման բաղադրիչները պատրաստված են մետաղական նյութերից (ինչպիսիք են պղնձի խառնուրդի փոխանցումներն ու չժանգոտվող պողպատից լիսեռները), որոնք մաշված են դիմացկուն եւ ունեն երկար սպասարկման կյանք:

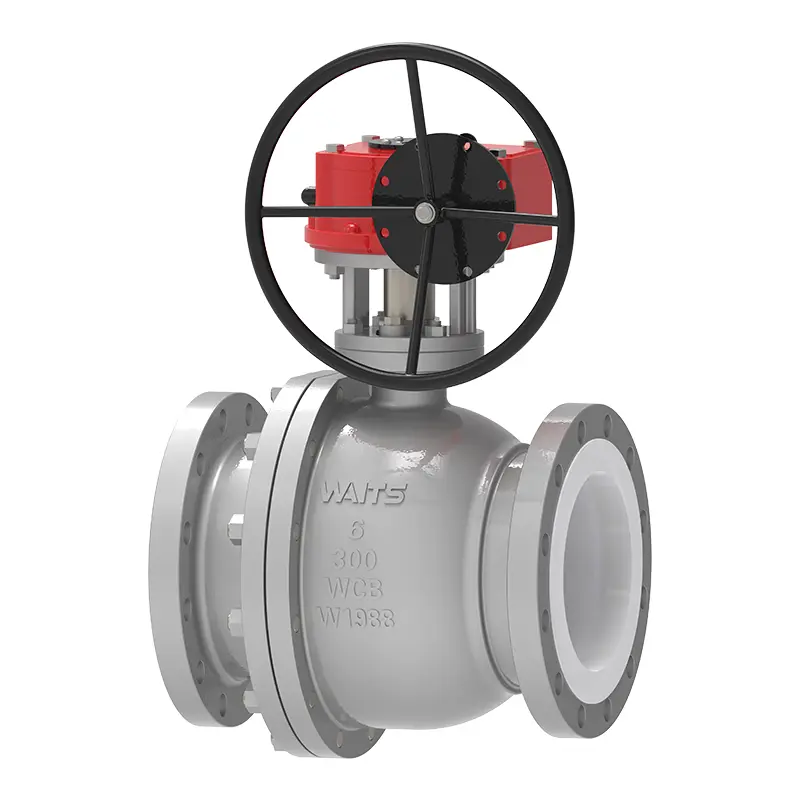

Gear Ptfe Lined Ball Valve
