ապրանքի նկարագրությունը

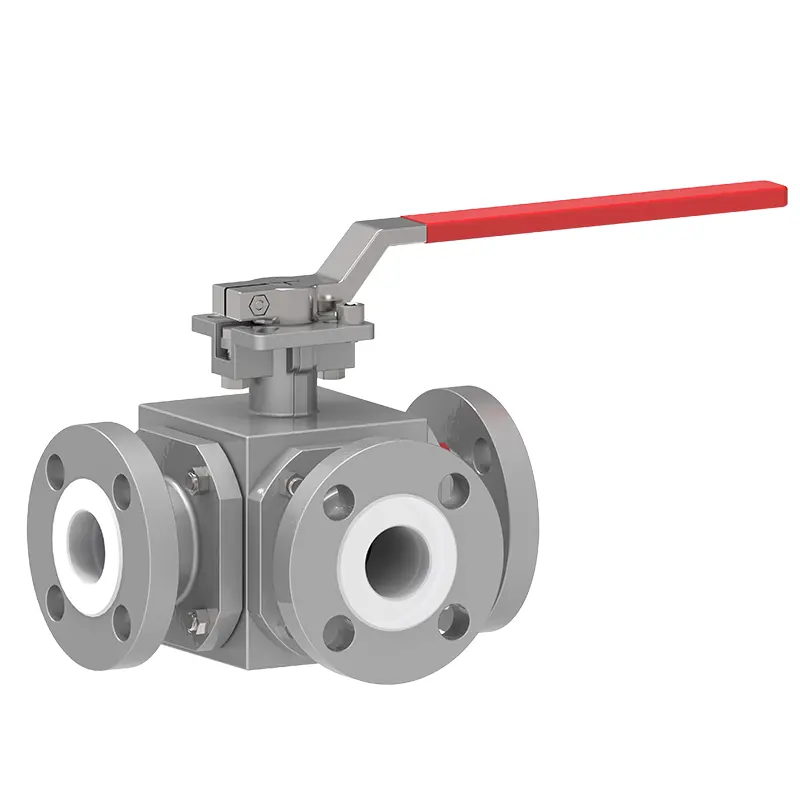

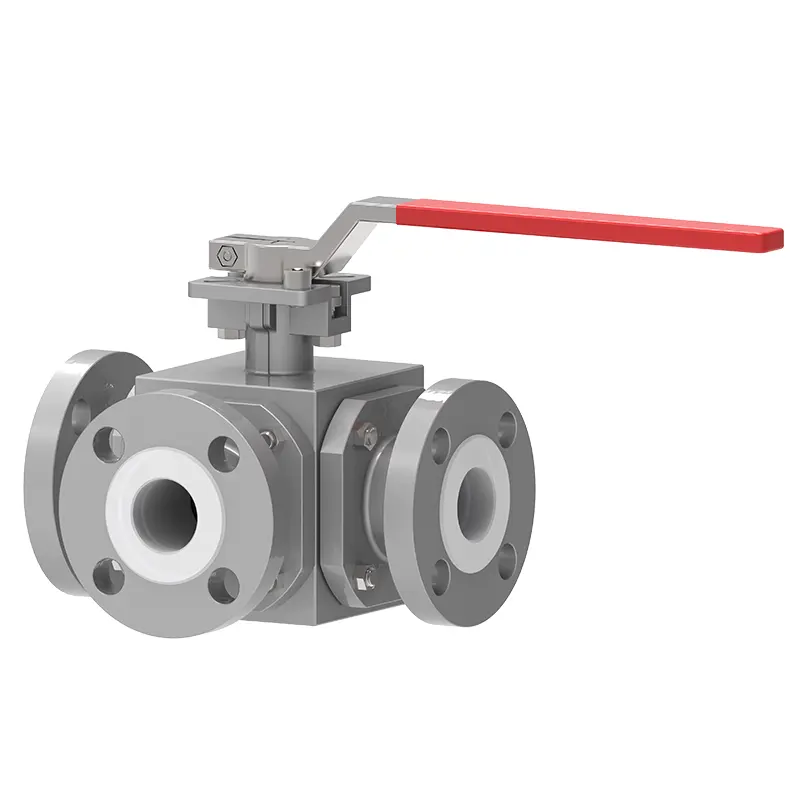

Waits Valve-ի բարձրորակ PTFE երեսպատված եռակողմ գնդիկավոր կափույրը ընդունում է բազմաֆունկցիոնալ եռակողմ դիզայն և կոռոզիոն դիմացկուն PTFE երեսպատում: Մեր ճշգրիտ դիզայնի շնորհիվ այս փականի մարմինը հաճախ ունի հեղուկի ճշգրիտ կառավարում: Waits Valve-ն աջակցում է հիմնական անհատականացված ծառայություններին, ինչպիսիք են LOGO-ի փորագրումը և փաթեթավորման հարմարեցումը: Եթե Ձեզ անհրաժեշտ են այս ծառայությունները, խնդրում ենք ազատ զգալ կապվել մեզ հետ:

Waits Valve PTFE Lined եռակողմ գնդիկավոր փականը‌ ունի «կոռոզիոն դիմացկուն երեսպատում + ճկուն եռակողմ կառուցվածքի» առավելությունները, որը կարող է լուծել բազմատար խողովակաշարային հեղուկի կառավարման խնդիրը խիստ քայքայիչ միջավայրերում և առանձնանալ բարդ համակարգերում, որոնք պահանջում են հոսքի ուղղությունների հաճախակի փոխարկում: Դրա հիմնական արժեքը կայանում է նրանում, որ կոռոզիոն դիմացկուն համաձուլվածքների ավանդական փականներին ծախսարդյունավետ այլընտրանք է տալիս՝ միաժամանակ բավարարելով տարբեր պահանջներ, ինչպիսիք են բարձր մաքրությունը, ջերմաստիճանի դիմադրությունը և ճնշման դիմադրությունը: Ընտրելիս անհրաժեշտ է համակողմանիորեն հաշվի առնել այնպիսի գործոններ, ինչպիսիք են մեդիայի բնութագրերը, հոսքի ուղղության պահանջները և գործառնական պարամետրերը, և առաջնահերթություն տալ երեսպատման նյութերի, կնքման տեսակների և շարժիչ մեթոդների համատեղելիությանը, որպեսզի համակարգը կարողանա անվտանգ և հուսալի աշխատել:

PTFE երեսպատված եռակողմ գնդիկավոր փականը եռակողմ T տիպի գնդիկավոր փական է կամ եռակողմ L տիպի գնդիկավոր փական՝ ամբողջական FEP PTFE PFA երեսպատմամբ: FEP PTFE PFA երեսպատված եռակողմ գնդիկավոր փականը ունի չափազանց բարձր քիմիական կայունություն և կարող է օգտագործվել ցանկացած խիստ կոռոզիոն միջավայրում: Գնդիկավոր փականը կարելի է բաժանել երկու կառուցվածքի՝ երկկողմանի (երկկողմանի) և եռակողմ (եռակողմ), հեղուկի փոքր դիմադրությամբ, արագ բացման և փակման արագությամբ և պարզ կառուցվածքով:

Մանրամասն:

1. PTFE երեսպատված եռակողմ գնդիկավոր փականը ընդունում է FEP, PTFE կամ PFA երեսպատում, որն ունի չափազանց բարձր քիմիական կայունություն և կարող է օգտագործվել ցանկացած բարձր կոռոզիոն միջավայրի համար, բացառությամբ «հալած ալկալիական մետաղների և տարրական ֆտորի»:

2. FEP PTFE PFA կնճռոտ եռակողմ գնդիկավոր փականը ընդունում է լրիվ չափի լողացող գնդիկի կառուցվածքը, և փականը կարող է փակվել առանց արտահոսքի ամբողջ ճնշման միջակայքում, որն ավելի հարմար է խողովակաշարերի համակարգերի մաքրման և պահպանման համար;

3. Բացման և փակման մասերի գնդիկը և ցողունը ձուլվում են (կեղծված) որպես մեկ կտոր՝ բացառելով ամբողջ տրամագծով լի PTFE երեսպատված PFA գնդիկավոր փականի ցողունի ճնշման փոփոխության պատճառով ճնշման մասերից դուրս գալու հնարավորությունը՝ հիմնովին ապահովելով ինժեներական օգտագործման անվտանգությունը.

4. Կառուցվածքը կոմպակտ է և ողջամիտ, և FEP PTFE PFA երեսպատված եռակողմ գնդիկավոր փականի ներքին խոռոչի տարածությունը ամենափոքրն է, ինչը նվազեցնում է միջավայրի պահպանումը: Բացի այդ, ձուլման հատուկ գործընթացը դարձնում է կնքման մակերեսը խիտ, իսկ եղլնաձլ PTFE լցոնիչի համադրությունը փականը դարձնում է զրոյական արտահոսք;

5. Երկու և երեք կտոր կառույցները կարող են հարմարվել տարբեր խողովակաշարերի համակարգերի և աշխատանքային պայմանների պահանջներին: Երեք մասից բաղկացած գնդիկավոր փականը թույլ է տալիս հիմնական փականի մարմինը առանձնացնել փականի մարմնի երկու կողմերից, ինչը կարող է հասնել արագ առցանց փոխարինման և պահպանման:

6. FEP PTFE PFA երեսպատված եռակողմ գնդիկավոր փական Գործողության ռեժիմ՝ մեխանիկական, ճիճու փոխանցման շարժիչ, օդաճնշական, էլեկտրական

7. Մետաղից մետաղ փականի մարմնի միացումը պաշտպանում է կողպեքի շերտը արտաքին ուժերի վնասից:

8. Հակաստատիկ հիմնավորման սարքը կանխում է ստատիկ էլեկտրականության կուտակումը:

9. ISO 5211 վերին ամրացման ափսե՝ հեշտ շահագործման համար:

Իրականացման ստանդարտներ-PTFE երեսպատված եռակողմ գնդիկավոր փական
Դիզայնի ստանդարտներ	API 6D/API 608, BS5351
Կցաշուրթ ստանդարտ	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Միացման մեթոդներ	ՌԴ
Փորձարկում և ընդունում	API 598, EN12266
Կառուցվածքային երկարություն	API6D/ASME B16.10/EN558
Ճնշման և ջերմաստիճանի գնահատականներ	ASME B16.34
Չհրկիզվող փորձարկում	/
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0175
Կիրառում-PTFE երեսպատված եռակողմ գնդիկավոր փական
Չափը	NPS1″~ NPS 6″ DN25~ DN150
Ճնշման միջակայք	PN16 ~ PN40 (1,6 ~ 4,0 ՄՊա)
Ջերմաստիճանի միջակայք	PTFE-20°C~+180°C
Կիրառման տիրույթ	Կիրառելի է այնպիսի ոլորտներում, ինչպիսիք են նավթաքիմիական, վերամշակումը, էլեկտրակայանները, պողպատը, կիսահաղորդիչները, օպտոէլեկտրոնիկան, էլեկտրոնիկան, քիմիական և կենսաքիմիական տեխնոլոգիաները, սննդամթերքը, թղթի արտադրությունը, ծածկույթները, ջրի մաքրումը և այլն:
Drive ռեժիմ	Հիդրավլիկ, օդաճնշական, էլեկտրական, մեխանիկական և ճիճու փոխանցման տուփ:
Փականի մարմին/փականի ծածկ	Դարբնոցներ՝ A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE ծածկված Ձուլվածքներ՝ DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE երեսպատված
Կնքման մակերեսը	PTFE
Փականի ցողուն	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Գնդակ	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE ծածկով
Լցնող	Ասբեստի գրաֆիտ, ճկուն գրաֆիտ, պոլիտետրաֆտորէթիլեն, երկաթի հիմքով համաձուլվածք

Ապրանքի առանձնահատկությունները

1. Բացառիկ կոռոզիոն դիմադրություն

Ֆտորոպլաստիկ երեսպատումը գրեթե չի արձագանքում ուժեղ թթուների (օրինակ՝ ծծմբաթթու, աղաթթու), ուժեղ ալկալիների (օրինակ՝ նատրիումի հիդրօքսիդ), ուժեղ օքսիդանտների (օրինակ՝ aqua regia) կամ օրգանական լուծիչների հետ՝ լուծելով ավանդական մետաղական փականների կոռոզիայի խնդիրը:

2. Flexible Flow Control

L տիպի եռակողմ գնդիկավոր փական. Միացնում է միայն երկու ուղղահայաց խողովակաշարեր (օրինակ՝ A→B կամ A→C) ուղղությունը փոխելու համար, որոնք չեն կարող միաժամանակ անցկացնել երեք ալիք:

T-տիպի եռակողմ գնդիկավոր փական. կարող է միաժամանակ անցկացնել երեք ալիք (օրինակ՝ A→B+C կամ A+B→C) հեղուկի շեղման կամ խառնման հասնելու համար, հարմար է բարդ խողովակաշարային համակարգերի համար, որոնք պահանջում են բազմակողմ փոխարկում:

3. Բարձր կնքման կատարողականություն և ցածր հոսքի դիմադրություն

Գնդակը սերտորեն համապատասխանում է ֆտորոպլաստիկ նստատեղին, որպեսզի կանխի քայքայիչ միջավայրի արտահոսքը:

Ուղիղ ալիքի ձևավորում՝ ցածր հոսքի դիմադրության գործակցով (բարձր Cv արժեք), հարմար է բարձր հոսքի արագության կամ մասնիկներով միջավայրի համար (նշում. պետք է հաշվի առնել երեսպատման մաշվածության դիմադրությունը):
