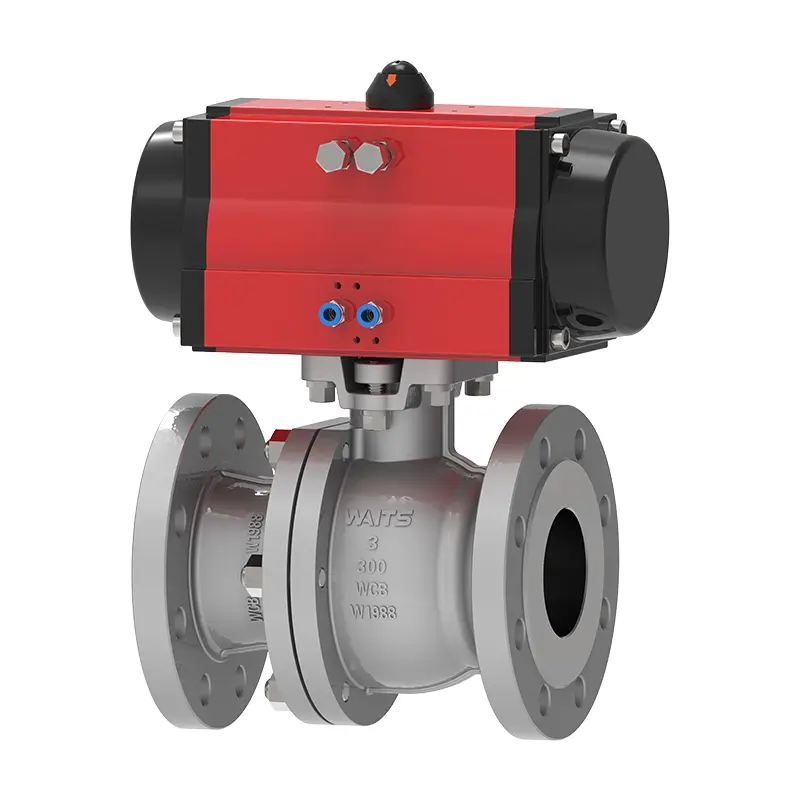

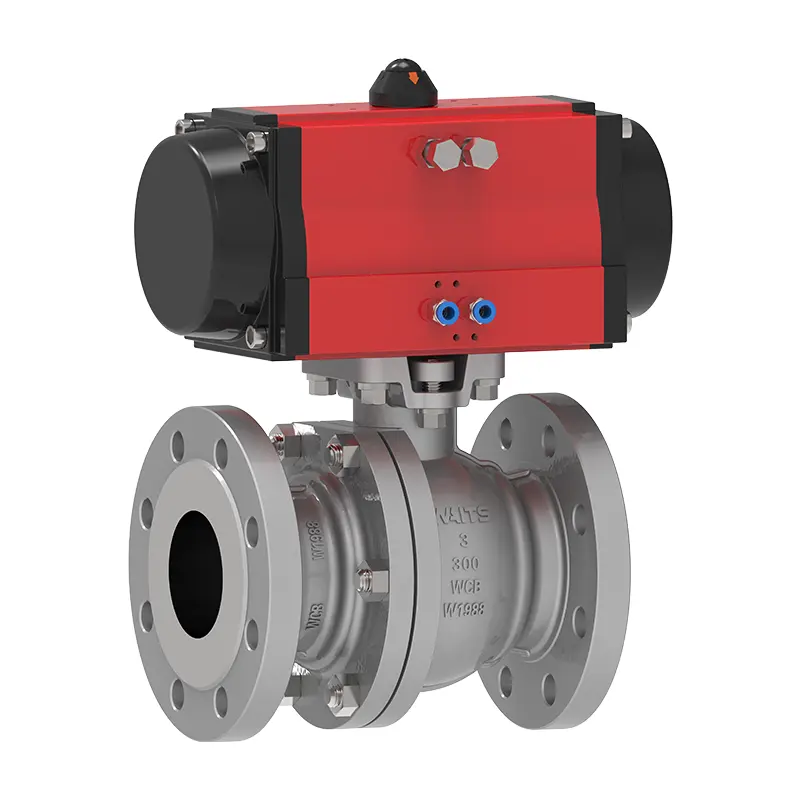

Երկու կտոր օդաճնշական լողացող գնդիկով փական (փակագծով)

Waits փականի առաջատար երկու կտոր օդաճնշական լողացող գնդակի փականը (փակագծով) շատ հեշտ է տեղադրել արդյունաբերական ծրագրերում, խնայելով ձեզ շատ դժվարություններ: Սա օդաճնշականորեն քշող փական է չժանգոտվող պողպատից եւ PTFE նստատեղով: Waits փականը կենտրոնանում է արդյունաբերության առավել մատչելի հեղուկ փականներին, ինչպիսիք են նավթաքիմիկատները, էլեկտրաէներգիայի արտադրությունը եւ ջրի բուժումը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits Valve Բարձրորակ երկու կտոր օդաճնշական լողացող գնդիկավոր փականը (փակագծով) ընդունում է երկու կտոր կառուցվածք, պտուտակներով, կոմպակտ կառուցվածքով եւ հեշտ պահպանմամբ: Այն շատ հարմար է ջրի, գոլորշու, նավթի եւ այլ լրատվամիջոցների, հատկապես քիմիական, սննդի եւ դեղագործական արդյունաբերության խողովակաշարային համակարգերի համար:

Հիմնական առավելությունները ներառում են. Արագ արձագանքման ժամանակ; Գերազանց կնքման կատարումը. Երկար սպասարկման կյանք:

Երեք կտոր դիզայնի համեմատությամբ, երկու կտոր լողացող գնդիկավոր փականը ունի հետեւյալ առավելությունները. Փոքր ոտնահետքը, թեթեւ քաշը, հարմար տեղակայանքների համար. ցածր գին

Մեր երկկողմանի օդաճնշական լողացող գնդիկավոր փականը (փակագծով) պահպանում է անվճար երկու կտոր ամբողջական ծակոտկե փականը, որը հարմար է ընդհանուր, արդյունաբերական եւ քիմիական ծրագրերի համար. Հարմար է ջրի մաքրման, քիմիական նյութերի, թույլ քայքայիչ եւ կիսաքաղցր հեղուկների համար:

Ակտիվացման ռեժիմը մեկ գործող կամ կրկնակի դերասանական է, եւ մատչելի են մի շարք կարգաբերող տարբերակներ, ներառյալ սահմանային անջատիչները, սոլենոիդային փականները եւ դիրքագործները:

Հիմնական հատկանիշները.

Առկա BSP կամ NPT ինտերֆեյս, չափը, NPS 2 "~ NPS 24" DN50 ~ DN600 մինչեւ 2 դյույմ (NPT):

Press նշման տիրույթ. CL150 ~ CL2500 PN10 ~ PN260

Temperature երմաստիճանի տիրույթ. -20 ℃ 400 ℃

Հագեցած է հակա-պայթյունի փականով ցողունով:

Երկու կտոր օդաճնշական լողացող գնդիկավոր փականը (փակագծով) բավարարում է այսօրվա գործընթացների վերահսկման խիստ պահանջները: Վեհաժողովի ընթացքում Drive- ի բոլոր բաղադրիչները խստորեն ստուգվում են եւ 100% գործարան փորձարկվել է նախքան առաքումը:

Իրականացման ստանդարտներ. Երկու կտոր օդաճնշական լողացող գնդիկավոր փական (փակագծով)
Դիզայնի ստանդարտներ	6D / Fire Fire 608, BS5351
Flange ստանդարտ	ASME B16.5 / ASME B16.47-A / B / EN1092-1 / 2
Միացման մեթոդներ	Rf, bw, sw, npt, fnpt
Փորձարկում եւ ընդունում	Հրդեհ 598, EN12266
Կառուցվածքային երկարություն	API6D / ASME B16.10 / EN558
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրակայուն թեստ	Հրդեհ 6fa, կրակ 607
Արտահոսքի ցածր չափանիշներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0175

Դիմում-երկու կտոր օդաճնշական լողացող գնդիկավոր փական (փակագծով)
Չափ	NPS 2 "~ NPS 24" DN50 ~ DN600
Ճնշման միջակայք	CL150 ~ CL2500 PN10 ~ PN260
Temperature երմաստիճանի միջակայքը	-20 ℃ 400 ℃
Հայտի միջակայք	Կիրառելի է տարբեր լրատվամիջոցների, ինչպիսիք են ջուրը, գոլորշու, նավթը, հեղուկացված գազը, բնական գազը, ածուխի գազը, ազոտաթթունը, քացախաթթուները, օքսիդացնող լրատվամիջոցները, ուրե եւ այլն:
Drive ռեժիմ	Հիդրավլիկ, օդաճնշական, էլեկտրական, ձեռքով եւ ճիճու փոխանցում:
Փական մարմնի / փականի ծածկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Կնքման մակերես	Ամրապնդված PTFE, Para-Polyphenylene (RPTFE, PPL), մետաղ
Փական ցողուն	A182-F6A-F304-F316-F51 17-4PH / XM-19 ...
Գնդաձեվ	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Գավազան	Ասբեստի գրաֆիտ, ճկուն գրաֆիտ, պոլիտետրաֆլորոէթիլեն, երկաթի վրա հիմնված խառնուրդ

Օդաճնշական ակտիվացման գործընթաց

1 compressed օդը (0.4-0.7MPA) մուտքն է `շարժիչ մխոց կամ հանդերձանքի մեխանիզմը վարելու համար:

2.Թթունը դուրս է գալիս փականի ցողունը 90 ° պտտելու համար, գնդակի միջոցով անցնելով գնդակի ուղղությունը (ամբողջությամբ բաց / լիովին փակ):

3. Ինսինգի դերասանական բալոնները պահանջում են գարնանային վերակայացում, մինչդեռ կրկնակի գործող բալոնները վերահսկվում են Solenoid փականի ուղղության փոփոխության միջոցով:

4.Առաջին պատասխան. Օդաճնշական ակտուատորները հասնում են 0,05 վայրկյանում մեկ ցիկլի 0,05 վայրկյանում, հարմար է արտակարգ իրավիճակների փակման սցենարների համար:

Ընտրության չափանիշներ

1.Choosose մեկ գործող կամ կրկնակի գործող օդաճնշական գլուխներ, որոնք հիմնված են մոմենտի պահանջների վրա:

2. PTRFE կնիքները քայքայիչ լրատվամիջոցների համար. Ընտրեք մետաղական կոշտ կնիքներ բարձր ջերմաստիճանի / ճնշման բարձրորակ դիմումների համար:

3. Բլակեք դեմքերը, որոնք նախատեսված են ASME B16.5- ի համար, ապահովեք խողովակաշարի համատեղելիությունը:

Two Piece Pneumatic Floating Ball Valve With Bracket
