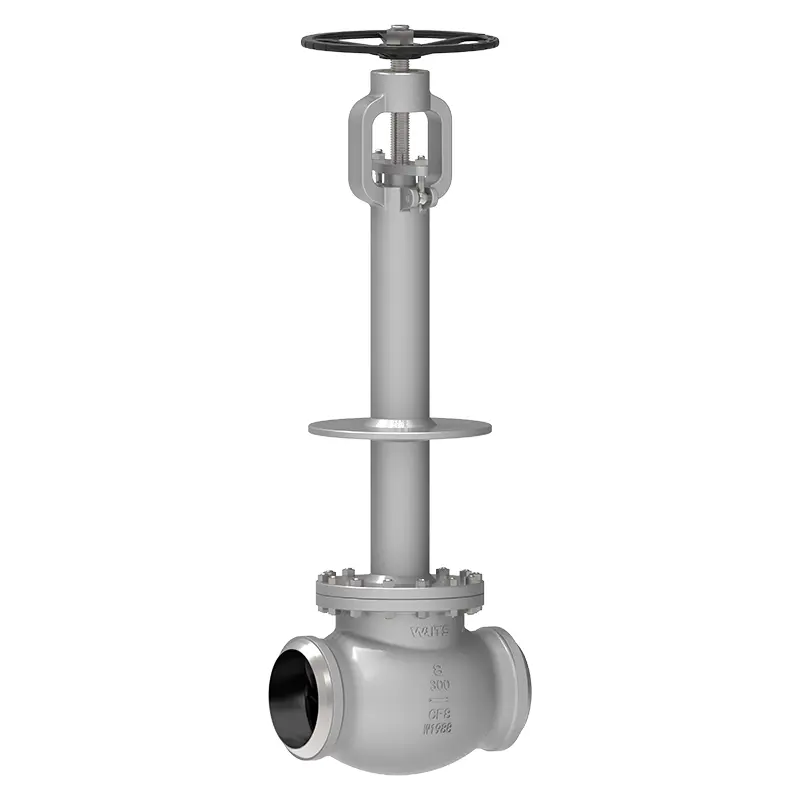

Կրիոգենիկ գլոբուս փական

Waits-ն ունի 30 տարվա փորձ կրիոգեն գլոբուսային փականների արտադրության և արտադրության մեջ: Մենք ի սկզբանե հիմնադրվել ենք Միացյալ Նահանգներում 1994 թվականին և մտանք Չինաստան 2008 թվականին՝ արտադրական բազաներով Տյանցզինում և Վենչժոուում: Կրիոգեն գլոբուս փականը մեր ամենահայտնի արտադրանքներից մեկն է, որը նախատեսված է արկտիկական ջերմաստիճանի կիրառման համար և կարող է կարգավորել բարդ աշխատանքային պայմանները:

Ուղարկել հարցում

ապրանքի նկարագրությունը

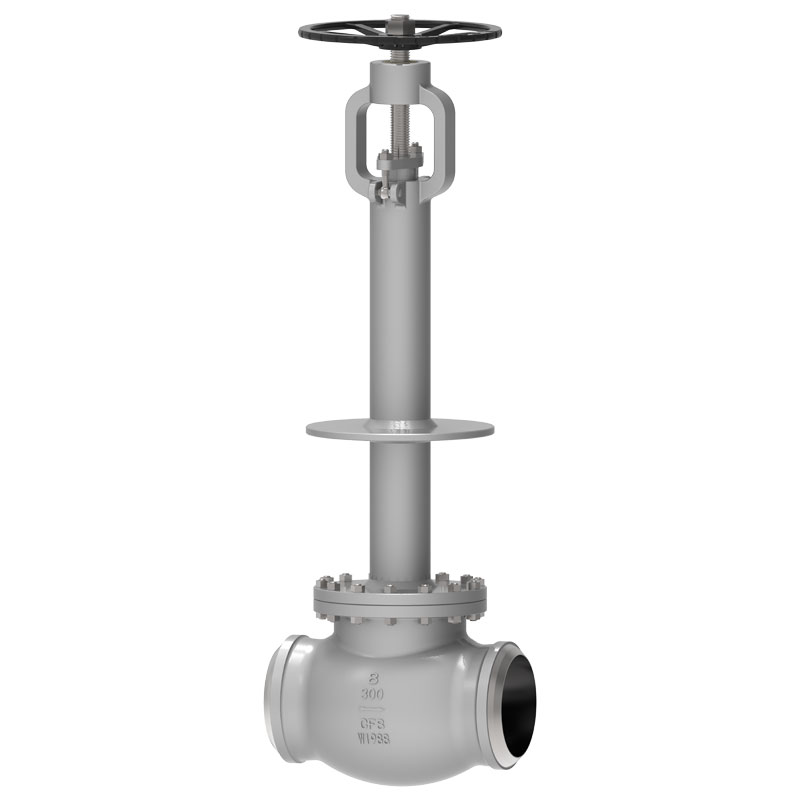

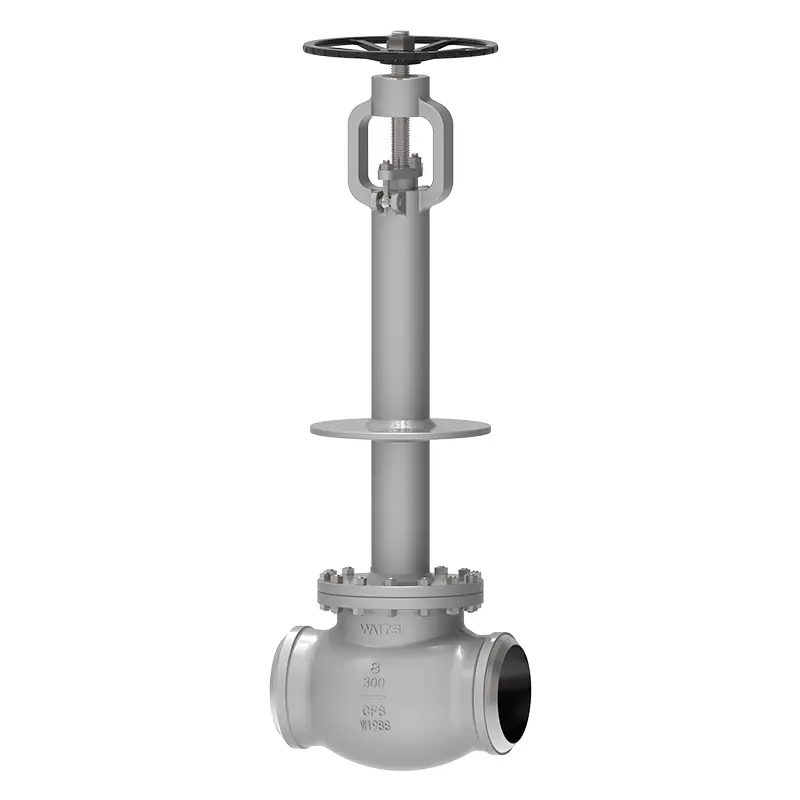

Կրիոգենիկ գլոբուս փականը նախատեսված է չափազանց ցածր ջերմաստիճանի կիրառման համար, որը հաճախ հանդիպում է հեղուկ բնական գազի (LNG), հեղուկ ազոտի և այլ կրիոգեն հեղուկների կիրառման ոլորտներում:
Այս փականը ունի երկարացված գլխարկ՝ պատշաճ մեկուսացման և ցողունի սառչումը կանխելու համար: Ամբողջովին պատրաստված է չժանգոտվող պողպատից և այլ կրիոգեն նյութերից, այն ապահովում է երկարակեցություն և անխափան աշխատանքը նույնիսկ մինչև -196°C ջերմաստիճանի դեպքում:
Կրիոգեն գլոբուսային փականը նաև առանձնանում է խափանման ճշգրիտ հնարավորություններով և կնքման մեխանիզմով, որոնք էական նշանակություն ունեն կրիոգեն պահանջարկ ունեցող միջավայրերում վերահսկողության և անվտանգության պահպանման համար: Waits-ը պնդում է որակը որպես իր առաջնահերթություն՝ միաժամանակ առաջարկելով ձեզ մրցունակ գներ:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Ֆլանների ստանդարտներ	ASME B16.10, ASME B16.25, ASME B16.5
Միացման մեթոդներ	ՌԴ, RTJ, BW
Փորձարկում և ընդունում	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Կառուցվածքային երկարություն	ASME B16.10,
Ճնշման և ջերմաստիճանի գնահատականներ	ASME B16.34,
Չհրկիզվող փորձարկում	API607, API6FA
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Չափը	NPS 2″ ~ NPS 24″ DN50~ DN600
Ճնշման միջակայք	CL150~ CL1500 PN10~ PN250
Ջերմաստիճանի միջակայք	；-196°C ~ +150°C
Կիրառման տիրույթ	Հիմնականում օգտագործվում է էթիլենի, հեղուկացված բնական գազի սարքավորումների, բնական գազի LPG, LNG պահեստավորման տանկերի, ընդունիչ բազաների և արբանյակային կայանների, օդի բաժանման սարքավորումների, նավթաքիմիական պոչ գազի բաժանման սարքավորումների, հեղուկ թթվածնի, հեղուկ ջրածնի, հեղուկ ազոտի, հեղուկ արգոնում
Drive ռեժիմ	Տուրբինային, օդաճնշական, էլ
Փականի մարմին/փականի ծածկ	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Փականի ափսե/փականի նստատեղ	F316/F304+HF
Փականի ցողուն	F6A F304 F316 F51 F53 Monel K500
Փականի ցողունային ընկույզ	Պղնձի համաձուլվածք
Փաթեթավորում	Ճկուն գրաֆիտ, գրաֆիտ ասբեստի փաթեթավորում, պոլիտետրաֆտորէթիլեն...

Կատարման առանձնահատկությունները

1. Միջավայրի հետ շփվող փականի մասերը խստորեն կրիոգեն կերպով մշակվում են՝ համաձայն սպեցիֆիկացիայի պահանջների, նախքան ավարտելը, և կարող են դիմակայել ջերմաստիճանի փոփոխությունների հետևանքով առաջացած ընդարձակմանը և կծկմանը, և փականի նստատեղի կառուցվածքը մշտապես չի դեֆորմացվել: ջերմաստիճանի փոփոխություններ;
2. Կրիոգենիկ գլոբուս փականը ընդունում է երկար պարանոցով գլխարկի կառուցվածք, որը կարող է պաշտպանել լցոնման տուփը;
3. Ընդունված է դարպասի կառուցվածք, որը կարող է պահպանել հուսալի կնքումը` անկախ ջերմաստիճանի փոփոխություններից;
4. Վերին հերմետիկ նստատեղը եռակցված է կոբալտ-քրոմ-վոլֆրամի կարբիդի կառուցվածքով;
5. Փականի նստատեղը և դարպասի կնքման մակերեսը եռակցված են կոբալտ-քրոմ-վոլֆրամի կարբիդի կառուցվածքով;
6. Ճնշման օգնության անցքի կառուցվածքը օգտագործվում է միջին խոռոչում ճնշման աննորմալ աճը կանխելու համար, իսկ ճնշման օգնության անցքի դիրքը կախված է փականի կառուցվածքից;
7. Փականի ցողունի մակերեսը ազոտվում և կարծրացվում է, որպեսզի կանխվի մակերևութային քերծվածքները կրիոգեն գլոբուսի փականի բացման և փակման գործընթացում և չազդեն աշխատանքի վրա:
8. Փաթեթավորումը կարող է ընտրվել որպես ցածր արտահոսքի փաթեթ՝ օգտագործողի պահանջներին համապատասխան՝ ապահովելու, որ փականի փաթեթում արտահոսքը համապատասխանում է շրջակա միջավայրի պաշտպանության պահանջներին: Բացի այդ, մենք կարող ենք նաև տրամադրել եռակցման թևեր՝ ըստ օգտագործողի պահանջների:
