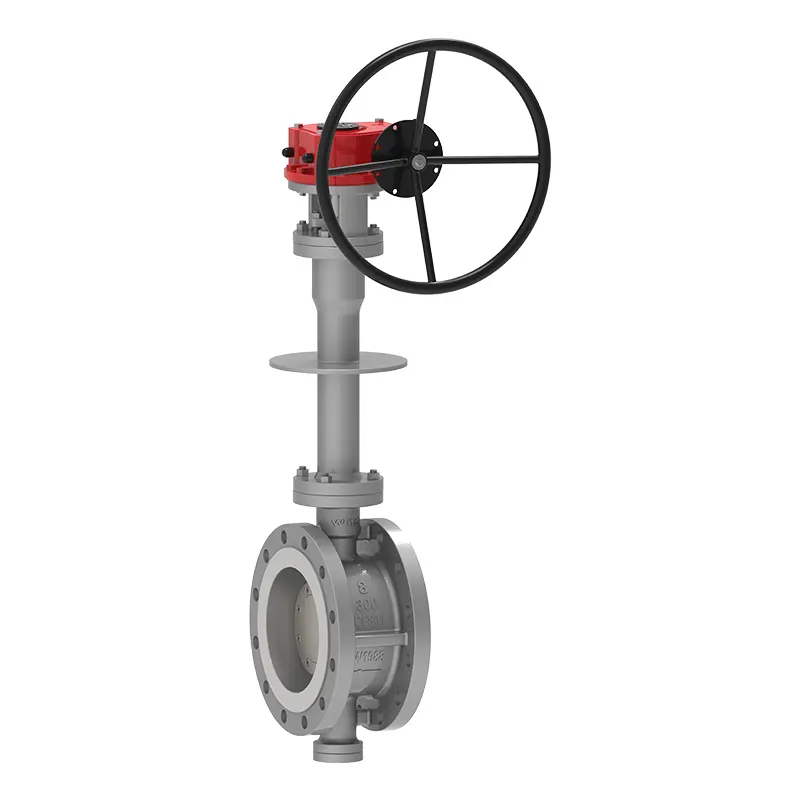

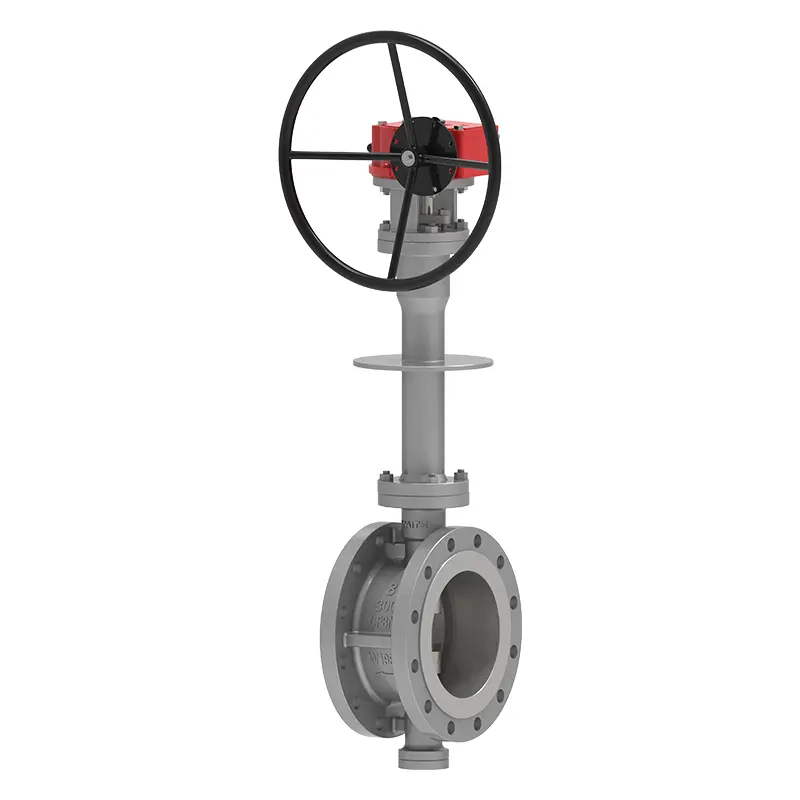

Cryogenic Side մուտքի թիթեռի փական

Կրոնոգեն կողմնակի մուտքի թիթեռի փականը, որը արտադրվում է սպասումներով, պատրաստված է բարձրորակ հումքից եւ եղել է որակյալ վերահսկվող ամբողջ գործընթացում: Այն ունի գերազանց կատարում եւ բարձր ծախսերի կատարում: Այս փականը կարող է լուծել ծայրաստիճան ցածր ջերմաստիճան եւ հարմար է աշխատանքային ավելի բարդ պայմանների համար: Մենք ունենք 30 տարվա փորձ փականի արտադրության մեջ եւ ռահվիրայություն եւ նորարարական պահենք: Հուսով ենք, որ երկարաժամկետ համագործակցություն կունենանք ավելի շատ հաճախորդների հետ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Cryogenic Side մուտքի թիթեռի փականը երկար կյանք է, էներգախնայող թիթեռի փականը նոր զարգացած սպասումներով: Այն բաղկացած է փականի մարմնից, թիթեռի ափսեի, կնքման օղակի, փոխանցման մեխանիզմից եւ այլ հիմնական բաղադրիչներից: Դրա կառուցվածքը ընդունում է երկչափ կամ եռաչափ էքսցենտրիկ սկզբունքի ձեւավորում եւ կիրառում է նոր տեխնոլոգիա, որը համատեղելի է առաձգական կնիքով կամ կոշտ եւ փափուկ բազմաբնույթ կնիքով, ինչը նվազեցնում է մոմենտը, երբ թիթեռի փականը գործում է, խնայում է ավելի մեծ ջանք եւ էներգիա: Նման ձեւավորման եւ գործընթացների ընտրությունը կարող է նաեւ ապահովել կոռոզիայից ընդհանուր դիմադրությունը, բարձր ջերմաստիճանի դիմադրությունը եւ կրել թիթեռի փականի դիմադրությունը:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտ	API 609, BS 6364
Flange ստանդարտ	ASME B16.25 (BW)
Կրակ անվտանգ	Հրդեհ 6fa
Վերջի կապը	Կրկնակի եզր, BW, վաֆլի, բռնակ եւ այլն:
Տեսչություն եւ թեստ	API 598 & BS 6364
Temperature ածր ջերմաստիճանի թեստի ընդունում	GB / T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESP SPE77 / 200
Դեմ առ դեմ	API 609, ASME B16.10, եւ 558
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34
Low ածր արտահոսքի ստանդարտ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0103, NACE MR 0175

Ծրագիր

Չափ	3 "-52", DN80-DN1300
Press նշման վարկանիշ	Դաս 150-900, PN16-PN160
Գործառնական ջերմաստիճանը	-196 ° C ~ 150 ° C
Հայտի միջակայք
Օպերատոր	Gear, էլեկտրական, օդաճնշական, մերկ ցողուն եւ այլն:
Մարմնի նյութ	A351 CF3, CF8, CF3M, CF8M եւ այլն:
Փական ափսե	A351 CF3, CF8, CF3M, CF8M եւ այլն:
Փականի նստատեղ	Չժանգոտվող պողպատ + stl; Չժանգոտվող պողպատ + գրաֆիտ
Փական ցողուն	XM-19, GR660 TY2 / HT

Կատարման հատկություններ

1. Cryogenic Side մուտքի թիթեռի փականը ընդունում է կրկնակի բեկոր եւ փոքր էքսցենտրիկության ձեւավորում. Tscle- ը հասնում է ներքին ներքին մակարդակի (հասակակիցների 40% -ը 60%), եւ համապատասխան էլեկտրական եւ օդաճնշական գները շատ ձեռնտու են.
2. Փականի նստատեղը եւ կնքումը օղակը կարող են փոխարինվել առցանց, պահպանման խցիկի ձեւավորմամբ. Փականի նստատեղը եւ կնքումը մատանին առանձնացված են, իսկ փականը ունի ստուգման եւ փոխարինման համար:
3: Փականի ափսեի վերին եւ ստորին երկտեղանոց ստեղները եւ փականի ցողունը կարող են ապահովել, որ այն չի խրվի ցածր ջերմաստիճանում, եւ միեւնույն ժամանակ կհանդիպի API 609 հակատանկային դիզայնը.
4. Փականի մոմենտը փոքր է. Կնքման մակերեսը մոտ է զրոյի մաշմանը, որը տարածում է փականի ծառայության կյանքը.
5. Այն ունի ծրագրերի լայն տեսականի եւ կարող է օգտագործվել ծայրահեղ ցածր ջերմաստիճանի սարքերի համար, ինչպիսիք են LNG, Propylene եւ Ethylene;
6: Լավ կնքման կատարումը. Նորմալ ջերմաստիճանում արտահոսքը API598 է, իսկ ցածր ջերմաստիճանում արտահոսքը BS6364- ի 1/3-ն է: Հանդիպեք BS6364- ի դրական եւ հակադարձ կնքման պահանջներին ցածր ջերմաստիճանում.
7. Փականի մարմնի եւ փականի նստատեղը առանձին բաղադրիչներ են. Փականի նստատեղը եւ կնքումը կարող են իրականացվել տարբեր նյութերից `աշխատանքային պայմանները բավարարելու համար.
8. Երեք էքսցենտրիկություն. Լիսեռի կենտրոնական գիծը շեղվում է կնքման մակերեսի կենտրոնական գծից, լիսեռի կենտրոնական գիծը փոքր-ինչ շեղվում է խողովակաշարի կենտրոնական գծի կենտրոնական գծի կենտրոնական գծի վրա:

Cryogenic Side Entry Butterfly Valve
