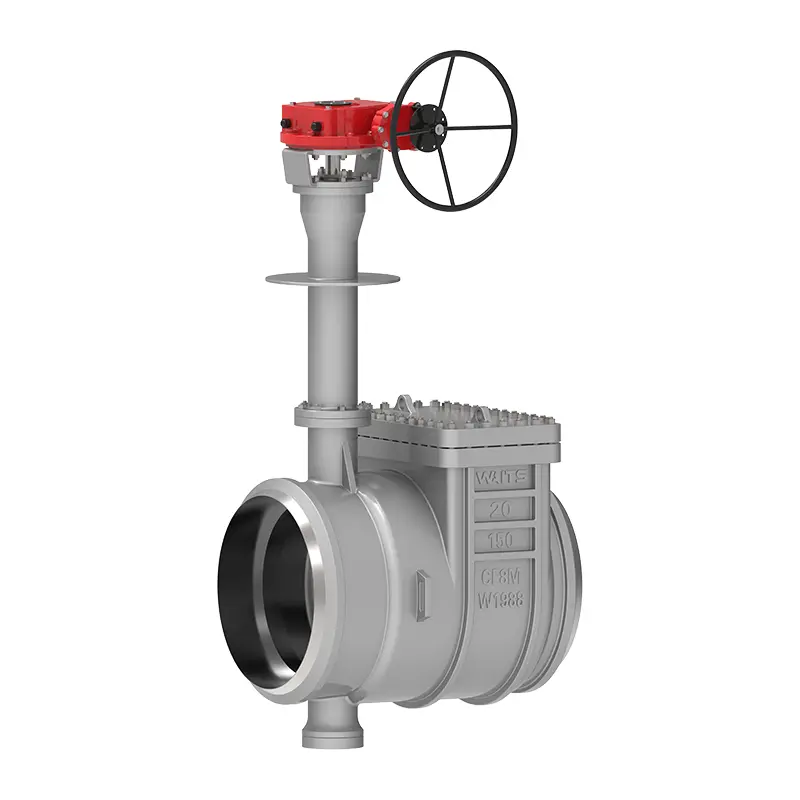

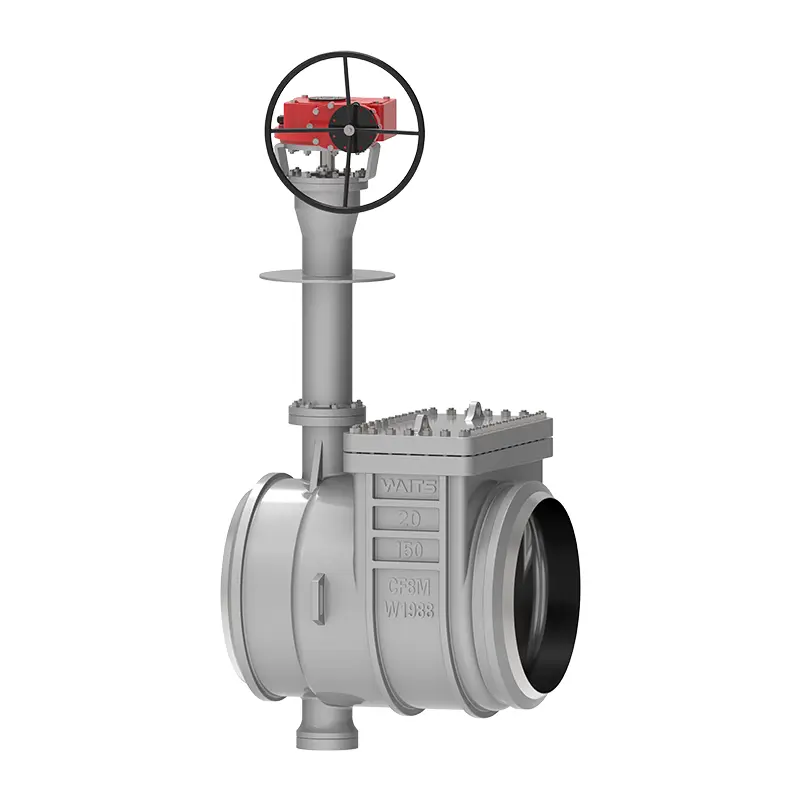

Cryogenic Top մուտքի թիթեռի փական

Cryogenic Top Centry Butterfly փականը, սպասման մասնագիտական արտադրության բազան արտադրված փականը, ունի կայուն մատակարարում եւ բարձր արդյունավետություն, հատկապես հարմար է ջերմաստիճանի չափազանց ցածր միջավայրերի համար: Մենք քաջ գիտակցում ենք, որ արտադրանքի որակը արտադրության եւ վաճառքի հիմքն է, եւ ձեզ կտրամադրի համապարփակ հետագա վաճառքի ծառայություն, հուսալով ձեզ հետ երկարաժամկետ համագործակցային փոխհարաբերություններ:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Cryogenic Top մուտքի թիթեռի փականը երկար կյանք է, էներգախնայող թիթեռի փական: Մենք ակտիվորեն ներդրեցինք նոր տեխնոլոգիաներ նախագծման եւ արտադրության ընթացքում, եւ արդյունաբերության մասնագետների թիմը դիտարկեց հրահանգները ամբողջ գործընթացի ընթացքում:
Այս թիթեռի փականի բաղադրիչները հիմնականում ներառում են փականի մարմին, թիթեռի ափսե, կնքման օղակ, փոխանցման մեխանիզմ եւ այլն:
Միեւնույն ժամանակ, չափազանց մեծ են կոռոզիոն դիմադրությունը, բարձր ջերմաստիճանի դիմադրությունը եւ կրիոգեն բարձր մուտքի թիթեռի փականի դիմադրությունը, ինչը բավարար է տարբեր աշխատանքային տարբեր պայմաններ հաղթահարելու համար, առանց հաճախակի պահպանման կամ փոխարինելու:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտ	API 609, BS 6364
Flange ստանդարտ	ASME B16.25 (BW)
Կրակ անվտանգ	Հրդեհ 6fa
Վերջի կապը	Կրկնակի եզր, BW, վաֆլի, բամբակ եւ այլն:
Տեսչություն եւ թեստ	API 598 & BS 6364
Temperature ածր ջերմաստիճանի թեստի ընդունում	GB / T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESP SPE77 / 200
Դեմ առ դեմ	API 609, ASME B16.10, եւ 558
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34
Արտահոսքի ցածր չափանիշներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0103, NACE MR 0175

Ծրագիր

Չափ	3 "-52", DN80-DN1300
Press նշման վարկանիշ	Դաս 150-900, PN16-PN160
Գործառնական ջերմաստիճանը	-196 ° C ~ 150 ° C
Հայտի միջակայք
Օպերատոր	Gear, էլեկտրական, օդաճնշական, մերկ ցողուն եւ այլն:
Մարմնի նյութ	A351 CF3, CF8, CF3M, CF8M եւ այլն:
Փական ափսե	A351 CF3, CF8, CF3M, CF8M եւ այլն:
Փականի նստատեղ	Չժանգոտվող պողպատ + stl, չժանգոտվող պողպատ + գրաֆիտ
Փական ցողուն	XM-19, GR660 TY2 / HT

Կատարման հատկություններ

1. Կրոնոգեն վերին մուտքի թիթեռի փականը նախատեսված է կրկնակի փեղկավոր եզրերով եւ փոքր էքսցենտրիկայով: Դրա մեծ ոլորտը հասնում է առաջատար մակարդակի (իր հասակակիցների 40% -ը 60%), իսկ համապատասխան էլեկտրական եւ օդաճնշական գները շատ ձեռնտու են.
2. Փականի նստատեղը եւ կնքումը մատանին նախագծված են որպես առանձին մասեր, իսկ փականը ունի տեսչական նավահանգիստ `հեշտ պահպանման եւ փոխարինման համար:
3: Փականի ափսեը եւ փականի ցողունը նախագծված են կրկնակի ստեղներով վեր ու վար, որոնք չեն խրվի ցածր ջերմաստիճանում եւ ունենան API 609 հակատանկային ձեւավորում.
4. Կնքման մակերեսը գրեթե զրոյական հագուստ ունի եւ երկար ծառայության կյանք.
5. Այն ունի ծրագրերի լայն տեսականի, ներառյալ ծայրահեղ ցածր ջերմաստիճանի սարքերը, ինչպիսիք են LNG, Propylene եւ Ethylene;
6. Այն արտահոսում է API598- ը սենյակային ջերմաստիճանում եւ BS6364- ի 1/3-ը ցածր ջերմաստիճանում: Այն համապատասխանում է BS6364- ի դրական եւ հակադարձ կնքման պահանջներին ցածր ջերմաստիճանում.
7. փականի մարմնի եւ փականի նստատեղը առանձին բաղադրիչներ են, եւ փականի նստատեղը եւ կնքումը կարող են կազմվել տարբեր նյութերից.
8. Երեք էքսցենտրիկություն. Լիսեռի կենտրոնական գիծը շեղվում է կնքման մակերեսի կենտրոնական գծից, լիսեռի կենտրոնական գիծը փոքր-ինչ շեղվում է խողովակաշարի կենտրոնական գծի կենտրոնական գծի կենտրոնական գծի կենտրոնական գծից:

Cryogenic Top Entry Butterfly Valve
