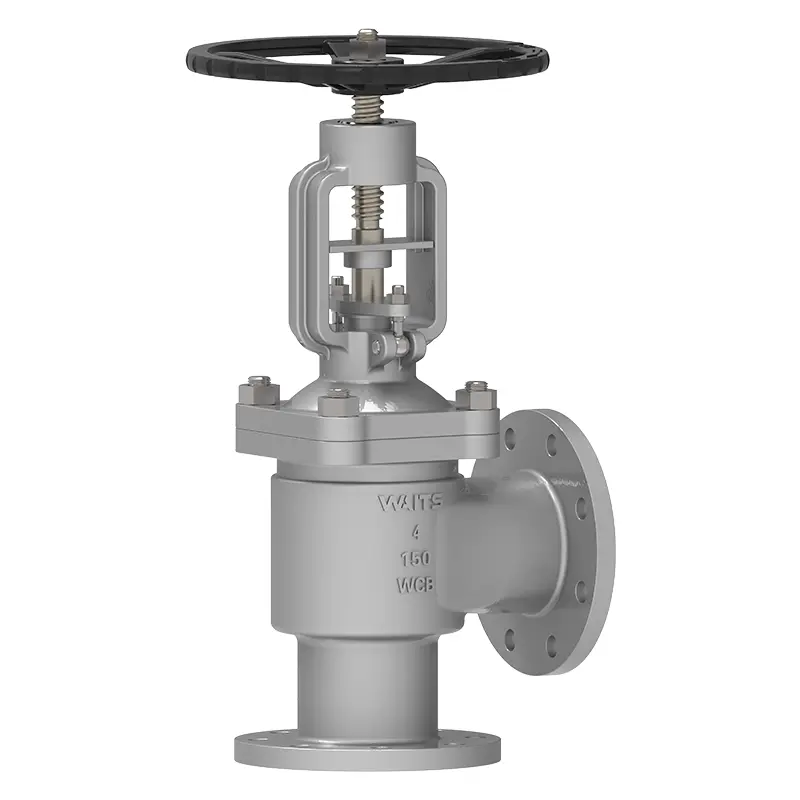

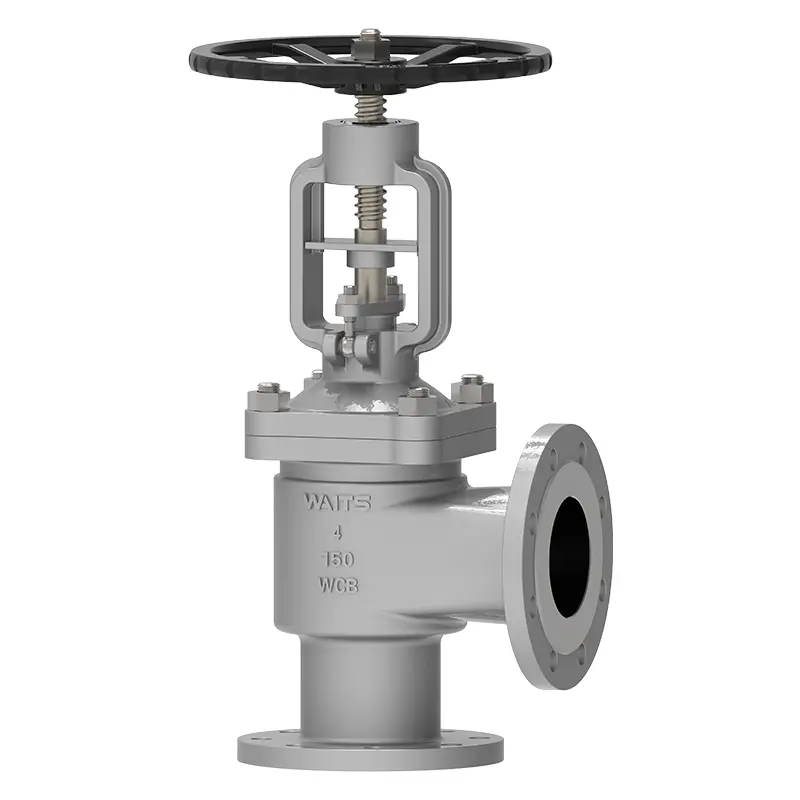

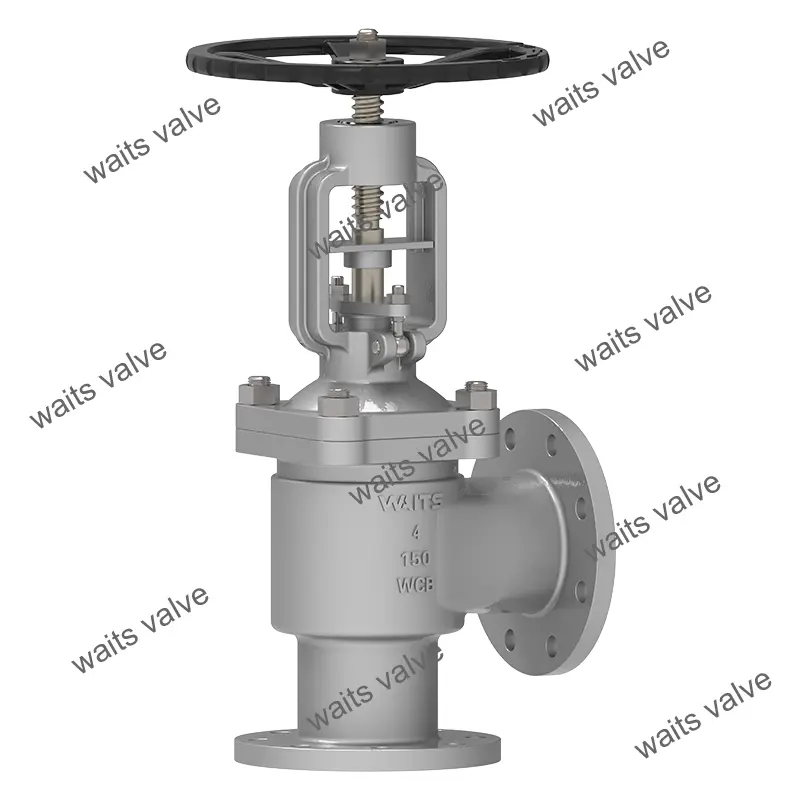

Անկյուն Bellows Globe Valve

Անկյուն Bellows Globe Valve- ն ընդունում է «Կրկնակի կնիք» տեխնոլոգիա, որը բաղկացած է մետաղական փնջերից եւ փաթեթավորումից, կրկնակի պաշտպանություն ապահովելով: Դրա 90 աստիճանի դիզայնը խնայում է տարածքը եւ ունի ցածր դիմադրության հոսք, որը կարող է նվազեցնել էներգիայի սպառումը ձեզ համար: Wats փական ընտրելը նշանակում է հանգստացնող թիմ ընտրել:

Ուղարկել հարցում

ապրանքի նկարագրությունը

WATS փականի բարձրորակ անկյուն Bellows Globe Valve- ն ընդունում է 90 աստիճանի ձեւավորում, որը հեղուկը թույլ է տալիս փոխել ուղղությունը ճիշտ անկյուններով եւ վերահսկել հեղուկի հոսքը կամ տեղափոխումը `փականի ցողունը պտտելով: Մետաղական զանգերը օգտագործվում են որպես փականի մարմնի ներսում գտնվող հիմնական կնքման բաղադրիչ, զուգորդված ավանդական փաթեթավորման հետ: Փականի սկավառակը գծապատկերով շարժվում է հեղուկի կենտրոնի երկայնքով, եւ զանգերը ընդլայնվում կամ համապատասխանաբար պայմանագրեր են ունենում, հեղուկը մեկուսացնելով արտաքին միջավայրից եւ կանխում արտահոսքը:

Իրականացման ստանդարտների անկյունային փնջեր գլոբուսային փական
Դիզայնի ստանդարտներ	DIN3356 / BS1873 / ASME B16.34
Flange ստանդարտ	EN1092-1 / 2 / ASME B16.5 / ASME B16.47-A / B
Կապ	Rf / ff / rtj
Թեստի ընդունում	Եւ 12266 API598
Կառուցվածքի երկարությունը	EN558 / ASME B16.10
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրդեհի թեստ	API607 API6FA
Low ածր արտահոսքի ստանդարտ	API 622
Հակակոռոզիոն դիզայն	Nace Mr 0175
Դիմում-անկյուն փնջեր գլոբուսային փական
Չափ	DN15 ~ DN300 (NPS½ "~ 12")
Ճնշման միջակայք	Pn16 ~ pn160 (դաս 1,50 ~ 900)
Temperature երմաստիճանի միջակայքը	-29 ℃ ~ + 570 ℃
Ծրագիր	Թթվային / ալկալային հեղուկ, հեղուկացված բնական գազ, բարձր մածուցիկության յուղ, ստորգետնյա խողովակաշարային ցանց, սարքավորումների ինտեգրման մոդուլ եւ այլն:
Drive ռեժիմ	Ձեռնարկ, փղված հանդերձում, էլեկտրական, օդաճնշական եւ այլն:
Փական մարմնի / փականի ծածկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings. DI A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Փականի միջուկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Կնքման մակերես	Հիմնական մարմինը, հիմնական մարմինը, որը ծածկված է երկաթի վրա հիմնված խառնուրդով, ծածկված ծանրաբեռնված խառնուրդով
Փական ցողուն	A182-F6A-F304-F316-F51 17-4PH / XM-19 ...
Փական ցողունային ընկույզ	Պղնձի խառնուրդ
Գավազան	Flexible կուն գրաֆիտ, գրաֆիտ Ասբեստի փաթեթավորում, պոլիտետրաֆլորոեթիլեն ...

Կատարման բնութագրերը

Անկային Bellows Globe Valve- ի կառուցվածքը նրան հատկապես հարմար է հուսալիության բարձր պահանջներին դիմումների համար, ինչպիսիք են համակարգերը, որոնք վարում են թունավոր, դյուրավառ կամ քայքայիչ մեդիա:

Առավելություններ

1. Անկային Bellows Globe Valve- ի հիմնական բաղադրիչը մետաղական փնջերն են: Այն կապում է փականի ծածկը եւ փականի ցողունը ավտոմատ գլանաձեւ եռակցմամբ: Մետաղական զանգերը ապահովում են, որ փականի ցողունային մասը արտահոսք է:

2. Կոնոնիկական եւ պարզեցված դիզայնի շնորհիվ, փականի սկավառակի կնիքները հուսալիորեն եւ ավելի երկար են ունենում ծառայության կյանք:

3. Կրկնակի կնիքների ձեւավորում (փնջ + փաթեթավորում): Bellows եւ փաթեթավորումը կանխում են արտահոսքը եւ ապահովում է կնքման գերազանց ազդեցություն:

4. Անկյուն Bellows Globe Valve- ն ուղղակիորեն կարող է յուղել փական ցողունը, ընկույզը եւ թեւը:

5. Էրգոնոմիկ ձեռքի ժամացույց: Ավելի երկար սպասարկման ժամկետ եւ ավելի հեշտ գործողություն:

Angle Bellows Globe Valve
