Անկյուն երկրագնդի փական

Երբ դուք բախվում եք եզակի 90 աստիճանի հոսքի ալիքի խողովակաշարային համակարգի հետ, դուք պետք է մտածեք Waits Valve High Quality Angle Globe փականի մասին, որն ունի ծրագրերի լայն շրջանակ: Մենք հատուկ օգտագործում ենք կոմպակտ դիզայն `տարածքը խնայելու եւ խողովակաշարի երթուղին պարզեցնելու համար: Երբ դուք բախվում եք փոքր տարածության կամ սահմանափակ տեղադրման, կարող եք օգտագործել այս փականը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits Valve Angle Globe Valve- ը կարող է վերահսկել հեղուկի լրատվամիջոցների հոսքը `փականի ցողունը պտտելով կամ իջեցնելով փականի սկավառակը: Դրա 90 աստիճանի աջ անկյունային հոսքի ալիքի ձեւավորումը խախտում է ավանդական ուղիղ ընթացիկ փականի կառուցվածքը, որն արդյունավետորեն նվազեցնում է հեղուկի դիմադրության եւ էներգիայի սպառումը: Տեղադրման սահմանափակ տարածքով բարդ ծրագրերում դրա կոմպակտ դիզայնն ակնհայտ առավելություններ ունի, խնայելով ինժեներներին շատ դժվարություններ եւ ժամանակի վատնում է այս առումով:

Անկյուն Globe Valve- ը կանգառի փականի ձեւավորում է `միմյանց նկատմամբ ուղղահայաց միջուկ եւ ելք: Այն օգտագործում է գծային շարժում `փակելով կտորը փականի նստատեղի մակերեսից տեղափոխելու համար: Անկյուն փականները սովորաբար օգտագործվում են կաթսայատան կերակրաջրերի եւ ջեռուցիչների արտահոսքի ծառայությունների, ինչպես նաեւ խողովակաշարի փականների համար, սահմանափակ տարածությամբ: Փականը կարող է օգտագործվել նաեւ որպես արմունկ: Փականը կարող է լինել վանդակի տեսակը կամ ընդլայնված ելքային կապով, սահմանափակիչ փականի զարդանախշով կամ ելքային ծածկույթ `կոռոզիոն, ing րամեկուսացման կամ կավացման վնասը նվազեցնելու համար:

Իրականացման ստանդարտներ-անկյան աշխարհի փական
Դիզայնի ստանդարտներ	API6D BS1873, DIN 3356, EN 13709
Flange ստանդարտ	ASME B16.5, ASME B16.47 - A / B, 1092-1 / 2-ում
Կապ	Rf, rtj
Թեստի ընդունում	Հրդեհ 598 EN12266
Կառուցվածքի երկարությունը	ASME B16.10 / en 558 / DIN3203,
Press նշման եւ ջերմաստիճանի վարկանիշներ	ASME B16.34
Հրդեհի թեստ	API607, API6FA
Low ածր արտահոսքի ստանդարտ	API 622
Հակակոռոզիոն դիզայն	Nace Mr 0175

Դիմում-անկյան աշխարհի փականներ
Չափ	DN15 ~ DN300 (NPS½ "~ 12")
Ճնշման միջակայք	Pn16 ~ pn160 (դաս 1,50 ~ 900)
Temperature երմաստիճանի միջակայքը	-29 ℃ ~ + 570 ℃
Ծրագիր	Թթվային / ալկալային հեղուկ, հեղուկացված բնական գազ, բարձր մածուցիկության յուղ, ստորգետնյա խողովակաշարային ցանց, սարքավորումների ինտեգրման մոդուլ եւ այլն:
Drive ռեժիմ	Ձեռնարկ, փղված հանդերձում, էլեկտրական, օդաճնշական եւ այլն:
Փական մարմնի / փականի ծածկ	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Castings. DI A216 WCB, CF3, CF8, CF3M, CF8M, 4a, 5a, C95800, LCB, LCC, LC2
Կնքման մակերես	Մարմինը, մարմինը ծածկված երկաթի վրա հիմնված խառնուրդ, ծածկված ծանրաբեռնված խառնուրդ
Փական ցողուն	A182-F6A-F304-F316-F51 17-4PH / XM-19 ...
Փական ցողունային ընկույզ	Պղնձի խառնուրդ
Գավազան	Flexible կուն գրաֆիտ, գրաֆիտ Ասբեստի փաթեթավորում, պոլիտետրաֆլորոեթիլեն ...

Կատարման բնութագրերը

Պարարտանյութերի արդյունաբերության մեջ Ուրայի եւ ամոնիակի արտադրության մեջ փականի մարտահրավերներն են քայքայիչ մեդիա, բյուրեղացում եւ բարձր ճնշում: Waits Valve Զարգացած անկյունային աշխարհի փականները, որոնք ունեն հետեւյալ առավելությունները.

Pressure ածր ճնշման անկում, կրճատված բյուրեղացում

Ոչ մեռած անկյուն, կանխել կոռոզիայից

Մի կտոր փականի ափսե եւ փականի ցողուն, կանխել մեռած անկյունը փական ափսեի եւ փականի ցողունի միջեւ

All-Stellite Alloy փականի ափսեի մակերեսը, նվազեցնել մաշվածությունը

BOLTED փականի ծածկոց, դասի կնքման փականի մարմնի-փականի ծածկով եւ փականով մարմնի-փական մարմնի եզրափակում

Emission ածր արտանետումների փական ցողունային փաթեթավորում

Ոչ ալյումինե / բրոնզե մասեր

Մարմինը, մարմինը ծածկելով երկաթի վրա հիմնված խառնուրդը, ծածկված ծանրաբեռնված խառնուրդը

Անկյունային գլոբուսային փականները կարող են օգտագործվել թթվային / ալկալային հեղուկ, հեղուկացված բնական գազի, բարձր մածուցիկության յուղի, ստորգետնյա խողովակաշարի ցանցի, սարքավորումների ինտեգրման մոդուլի եւ այլն:

Դուք կարող եք այն վարել ձեռքով, փեղկավոր փոխանցումներով, էլեկտրական, օդաճնշական եւ այլն:

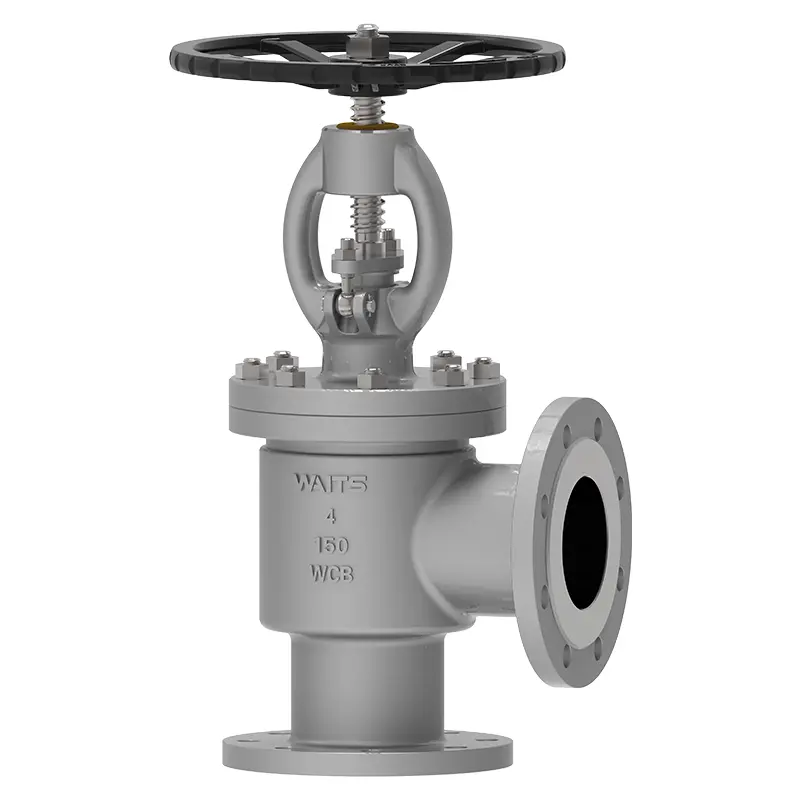

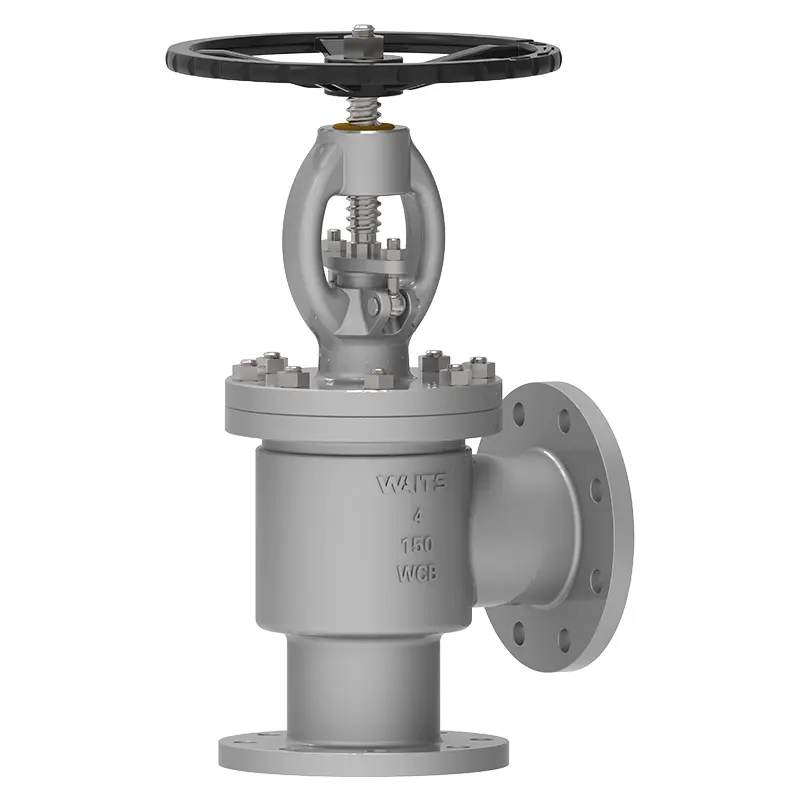

Angle Globe Valve
