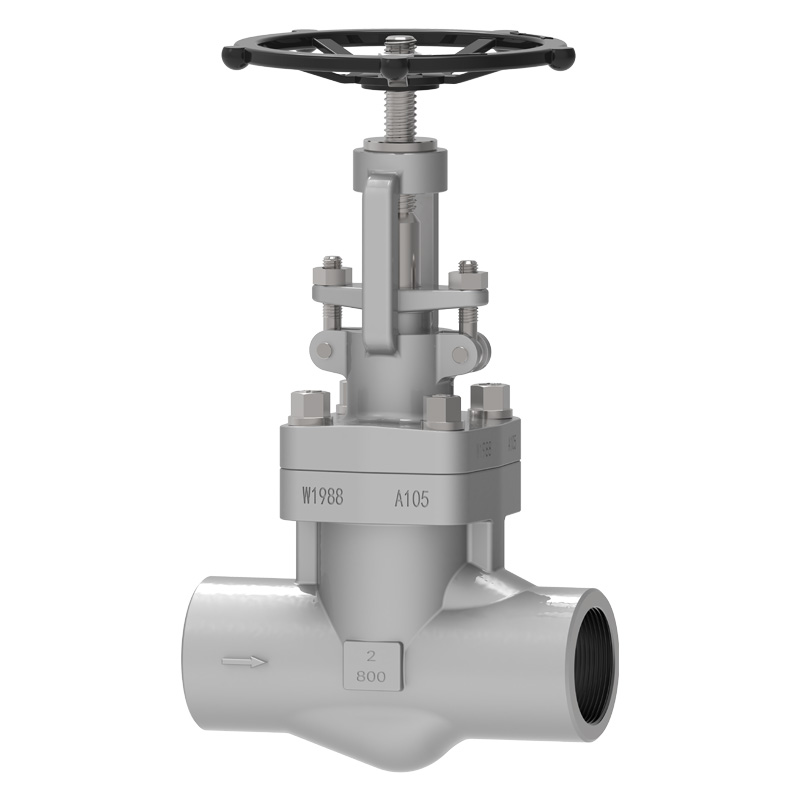

NPT կեղծված պողպատե գլոբուս փական

Waits-ը ձեր հուսալի ընտրությունն է բարձրորակ NPT դարբնոցային պողպատե գլոբուսային փական գնելու համար: Փականը պատրաստված է բարձրորակ դարբնոցային պողպատից, նուրբ կառուցվածքային դիզայնով, լավ կնքմամբ և ամրությամբ և կարող է արդյունավետորեն վերահսկել լրատվամիջոցների հոսքը: Անկախ նրանից, թե նավթի, քիմիական կամ այլ արդյունաբերական ոլորտներում, NPT կեղծված պողպատե գլոբուս փականը հուսալի հեղուկի հսկողության ընտրություն է՝ ապահովելու ձեր խողովակաշարի համակարգի կայուն աշխատանքը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Փականների արտադրության մեջ դարբնոցային պողպատե մասերի որակը սովորաբար ավելի բարձր է, քան ձուլածո պողպատե մասերը, և դրանք կարող են դիմակայել մեծ հարվածային ուժերին: Նրանց պլաստիկությունը, ամրությունը և այլ մեխանիկական հատկությունները նույնպես ավելի բարձր են, քան ձուլածո պողպատից պատրաստված մասերը:
Դարբնոցային պողպատե գլոբուսային փականի տրամագիծը հիմնականում DN80-ից ոչ ավելի է, և դրանց մեծ մասը կրճատված տրամագծով նմուշներ են: Համեմատած նույն տրամագծով ձուլածո պողպատից անջատիչ փականների հետ, հոսքի արագությունը մի փոքր ավելի փոքր է, բայց ճնշման և ջերմաստիճանի միջակայքը, որը կարող է դիմակայել, ավելի բարձր է, քան ձուլածո պողպատից փականները, և կնքման աշխատանքը շատ ավելի լավ է, քան ձուլածո պողպատից փականի փականները: , իսկ ծառայության ժամկետն ավելի երկար է։
Ինչպես մյուս գլոբուսային փականները, NPT կեղծված պողպատե գլոբուսային փականները նույնպես սահմանափակված են միջավայրի հոսքի ուղղությամբ: Ըստ տեղադրման տարբեր դիրքերի՝ դրանք կարելի է բաժանել ուղիղ գլոբուսային փականների և ուղիղ հոսքի գլոբուսային փականների:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API602, ASME 16.34, BS 5352, BS 6364
Ֆլանների ստանդարտներ	SW Socket եռակցման ծայրերը՝ ըստ ASME B16.11-ի, BW հետնամասի ծայրերը՝ ASME B16.25-ի, NPT պարուրակավոր միակցիչները՝ ըստ ASME B1.20.1-ի:
Միացման մեթոդներ	SW, NPT, BW, RF, RTJ
Փորձարկում և ընդունում	API 602/API 598
Կառուցվածքային երկարություն	Եռակցման վարդակից / թելերով դարբնոցային պողպատե դարպասի փականի կառուցվածքի երկարությունը՝ ըստ գործարանային ստանդարտների Եռակցման եզրային եզրային/հետամնաց ծայրով կեղծ պողպատե դարպասի փական՝ համաձայն ASME B16.10-ի
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34,
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Չափը	NPS1/4″~NPS3″ DN6~DN80
Ճնշման միջակայք	CL150~ CL2500 PN10~ PN420
Ջերմաստիճանի միջակայք	；-196°C ~ +600°C
Կիրառման տիրույթ	Ծորակ ջուր, կոյուղի, շինարարություն, նավթ, քիմիական արդյունաբերություն, սննդամթերք, բժշկություն, տեքստիլ, էլեկտրաէներգիա, նավաշինություն, մետալուրգիա, էներգետիկ համակարգ և այլն։
Drive ռեժիմ	Տուրբինային, օդաճնշական, էլ
Փականի մարմին/փականի գլխարկ	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), խառնուրդ 20, Մոնել
Փականի միջուկը Կնքման մակերես	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), խառնուրդ 20, Մոնել
Փականի ցողուն	F6A F304 F316 F51 F53 Monel K500...
Փականի ցողունային ընկույզ	Պղնձի համաձուլվածք...
Փաթեթավորում	Ճկուն գրաֆիտ, գրաֆիտ ասբեստի փաթեթավորում, պոլիտետրաֆտորէթիլեն...

Կատարման առանձնահատկությունները

1. NPT կեղծված պողպատե գլոբուսային փականի հիմնական բաղադրիչները կեղծված են, և կան երեք տեսակի խոռոչի կնիքներ՝ պտուտակավոր գլխարկ, եռակցված գլխարկ և խոռոչի ճնշման ինքնահրկիզվող կնիքի կառուցվածք:
Դրանցից պտուտակավոր գլխարկը նշանակում է, որ փականի մարմինը և գլխարկը միացված են պտուտակներով և ընկույզներով, իսկ փակման համար օգտագործվում է չժանգոտվող պողպատից մետաղալար սեղմիչով ճկուն գրաֆիտից պատրաստված վերքի միջադիրը: Եթե դուք ունեք հատուկ պահանջներ, մենք կարող ենք օգտագործել նաև մետաղական օղակաձև միացում:
Եռակցված գլխարկը նշանակում է, որ փականի մարմինը և գլխարկը միացված են թելերով, լիովին եռակցված և կնքված, ինչպես նաև կարող են ամբողջությամբ զոդվել ըստ ձեր կարիքների:
9001b, 1500Ib, 2500Ib, 45001b խոռոչը կարող է նաև ընդունել ճնշման ինքնաձիգ կնիքի կառուցվածքը, և կնքման կատարումը մեծանում է ներքին ճնշման բարձրացմամբ, իսկ հուսալիությունը բարձր է:
2. Փականի մարմնի միջին ալիքը ոլորապտույտ է, ինչը կառաջացնի հեղուկի մեծ դիմադրություն և էներգիայի սպառում:
3. Կնքման մակերեսը հեշտ չէ կրել և քերել, իսկ կնքման կատարումը լավ է: Փականի սկավառակի և փականի մարմնի կնքման մակերեսի միջև հարաբերական սահում չկա, երբ բացվում և փակվում է, և մաշվածությունն ու քերծվածքը լուրջ չեն, և ծառայության ժամկետն ավելի երկար է:
4. Օգտագործվում է ճկուն գրաֆիտի փաթեթավորում, որն ունի հուսալի կնքում և հեշտ և ճկուն է շահագործման մեջ:
5. Գլոբուսի փականի միջավայրը կարող է հոսել միայն մեկ ուղղությամբ և չի կարող փոխել հոսքի ուղղությունը: Հետեւաբար, տեղադրման ժամանակ անհրաժեշտ է ուշադրություն դարձնել միջավայրի հոսքի ուղղությանը և փականի մարմնի սլաքի ուղղությանը:
6. Փաթեթավորման փոխարինումը և սպասարկումը կարող են իրականացվել անջատված վիճակում, որը հարմար է և արագ և չի ազդում համակարգի աշխատանքի վրա:
7. Ձևը պարզ է, կառուցվածքի երկարությունը կարճ է, արտադրական գործընթացը լավ է, իսկ կիրառման շրջանակը լայն է:

NPT Forged Steel Globe Valve
