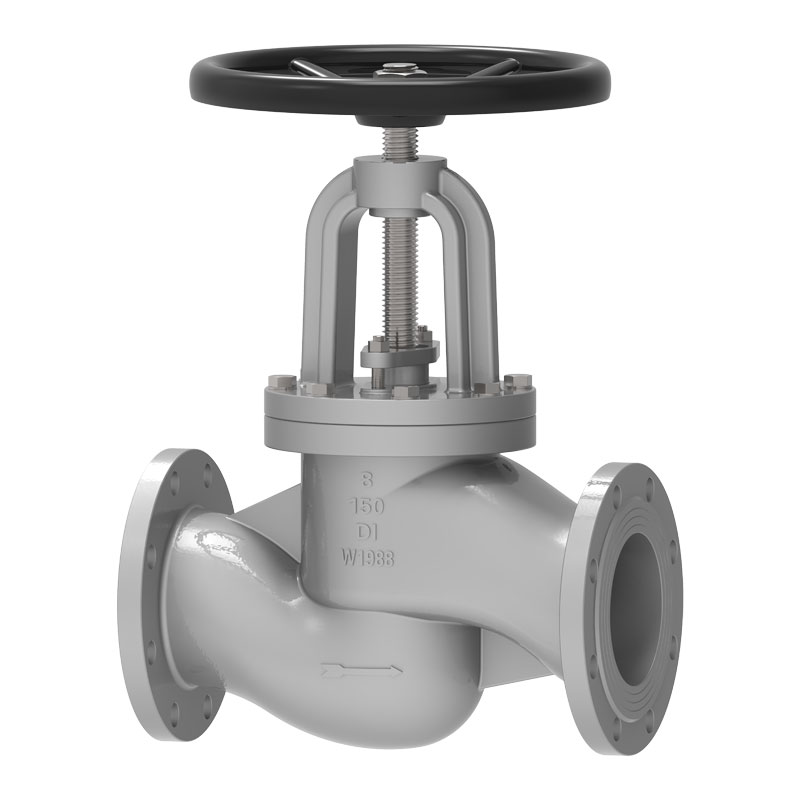

Ճկուն երկաթ S Pattern Globe փական

The ductile iron S pattern globe valve manufactured by Waits complies with AISI/DIN/BS/standards, with stable performance and high cost performance. We were originally established in the United States, and now our global headquarters is located in Wenzhou, China. We have more than one production base, stable supply, and can provide you with preferential prices.

Ուղարկել հարցում

ապրանքի նկարագրությունը

Waits-ի կողմից արտադրված ճկուն երկաթե գլոբուս փականը նախատեսված է հոսքի ճշգրիտ վերահսկման և նվազագույն արտահոսքի համար: Մենք զգուշորեն ընտրում ենք հումք, որպեսզի համոզվենք, որ փականի կոռոզիոն դիմադրությունը և մաշվածության դիմադրությունը հուսալի միջակայքում են և հարմար են երկարաժամկետ օգտագործման համար:
Այս գլոբուս փականը նախատեսված է բարձր ճնշման պայմաններին հարմարվելու համար և կարող է կայուն և հուսալի մնալ տարբեր արդյունաբերական ծրագրերում: Այն հարմարվում է տարբեր աշխատանքային պայմաններին և խողովակաշարի բնութագրերին և հաճախակի սպասարկում չի պահանջում: Այն ունի լավ ծառայության ժամկետ և նվազեցնում է ձեր աշխատանքի և պահպանման ծախսերը օգտագործման ընթացքում:
Ճկուն երկաթի S նախշով գլոբուս փականի շնչափող հզորությունը լայնորեն օգտագործվում է ջրի մաքրման կայաններում, գոլորշու կիրառություններում և քիմիական արդյունաբերություններում: Բացի այդ, որոշ բարձր ճնշման համակարգեր նույնպես կընտրեն այս փականը, քանի որ դրա լավ կառուցվածքային ուժը և ուժեղ հարմարվողականությունը:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	,API603, ASME B16.34, DIN 3352, EN1984
Flange standards	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Connection methods	SW, ՌԴ,
Փորձարկում և ընդունում	API598, DIN 3230, EN 12569
Structural length	ASME B16.10, DIN3352-F4/F5, EN 558-1
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34、
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Size	NPS 2″ ~ NPS 12″ DN50 ~ DN300
Pressure range	CL125~ CL300 PN10~ PN64
Ջերմաստիճանի միջակայք	；-10°C ~ +220°C
Կիրառման տիրույթ	Ծորակ ջուր, կոյուղի, շինարարություն, նավթ, քիմիական արդյունաբերություն, սննդամթերք, բժշկություն, տեքստիլ, էլեկտրաէներգիա, նավաշինություն, մետալուրգիա, էներգետիկ համակարգ և այլն։
Drive mode	Տուրբինային, օդաճնշական, էլ
Valve body/valve cover	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Փականի ափսե/փականի նստատեղ	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Փականի ցողուն	F6A F304 F316 F51 F53 Monel K500
Փականի ցողունային ընկույզ	Պղնձի համաձուլվածք
Փաթեթավորում	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Կատարման առանձնահատկությունները

(1) Կանգառի փականի կառուցվածքն ավելի պարզ է, քան դարպասի փականը, և այն ավելի հեշտ է արտադրել և պահպանել:
(2) Կնքման մակերեսը հեշտ չէ կրել և քերել, և կնքման կատարումը լավ է: Բացման և փակման ժամանակ փականի սկավառակի և փականի մարմնի կնքման մակերեսի միջև հարաբերական սահում չկա, ուստի մաշվածությունը և քերծվածքը լուրջ չեն, կնքման աշխատանքը լավ է, և ծառայության ժամկետը երկար է:
(3) Բացելիս և փակելիս փականի սկավառակն ունի փոքր հարված և ավելի փոքր բարձրություն, քան դարպասի փականը, բայց կառուցվածքային երկարությունն ավելի երկար է, քան դարպասի փականը:
(4) Բացման և փակման պահը մեծ է, իսկ բացման և փակման ժամանակը համեմատաբար երկար է:
(5) Քանի որ փականի մարմնի միջին ալիքը ոլորուն է, հեղուկի դիմադրությունը մեծ է, իսկ էներգիայի սպառումը համեմատաբար մեծ է:
(6) Երբ միջին հոսքի ուղղության PN անվանական ճնշումը ≤16 ՄՊա է, սովորաբար ընդունվում է հոսանքն ի վար, և միջավայրը հոսում է դեպի վեր՝ փականի սկավառակի հատակից. երբ անվանական ճնշումը PN≥20MPa է, հակադարձ հոսքը սովորաբար ընդունվում է, և միջավայրը հոսում է դեպի ներքև փականի սկավառակի վերևից՝ բարձրացնելու կնքման աշխատանքը: Այնուամենայնիվ, հարկ է նշել, որ կանգառի փականը օգտագործելիս միջավայրը կարող է հոսել միայն մեկ ուղղությամբ և չի կարող փոխել հոսքի ուղղությունը:
(7) Փականի սկավառակը հեշտությամբ քայքայվում է, երբ լիովին բաց է, այնպես որ դուք պետք է ուշադրություն դարձնեք այն օգտագործելիս:
Կանգառի փականի փականի ցողունի առանցքը ուղղահայաց է փականի նստատեղի կնքման մակերեսին: Փականի ցողունի բացման կամ փակման հարվածը համեմատաբար կարճ է և ունի հուսալի կտրող գործողություն: Հարմար է միջավայրը կտրելու, կարգավորելու և խեղդելու համար։

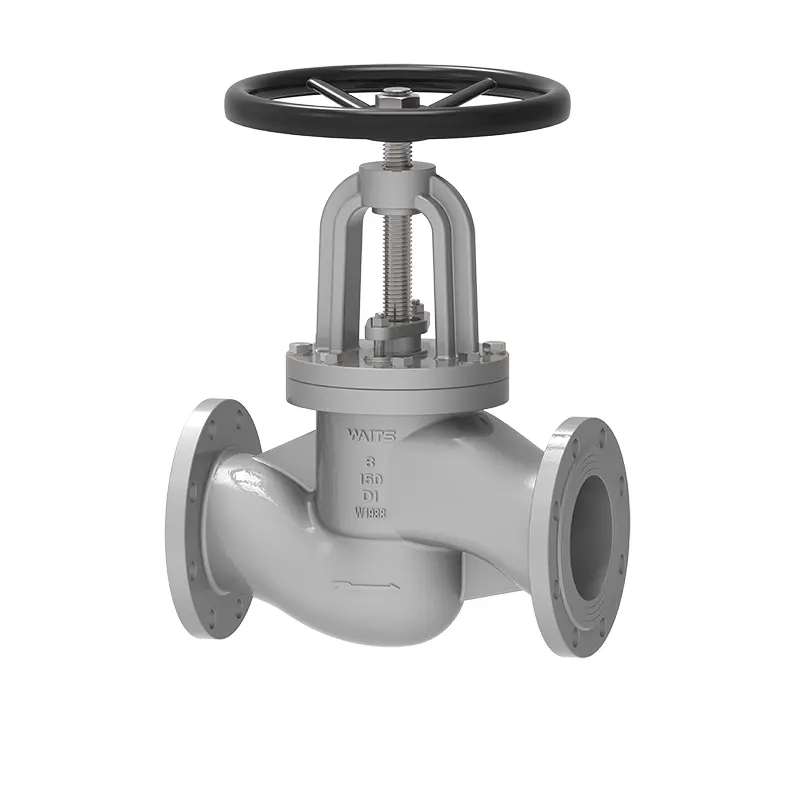

Ductile Iron S Pattern Globe Valve
