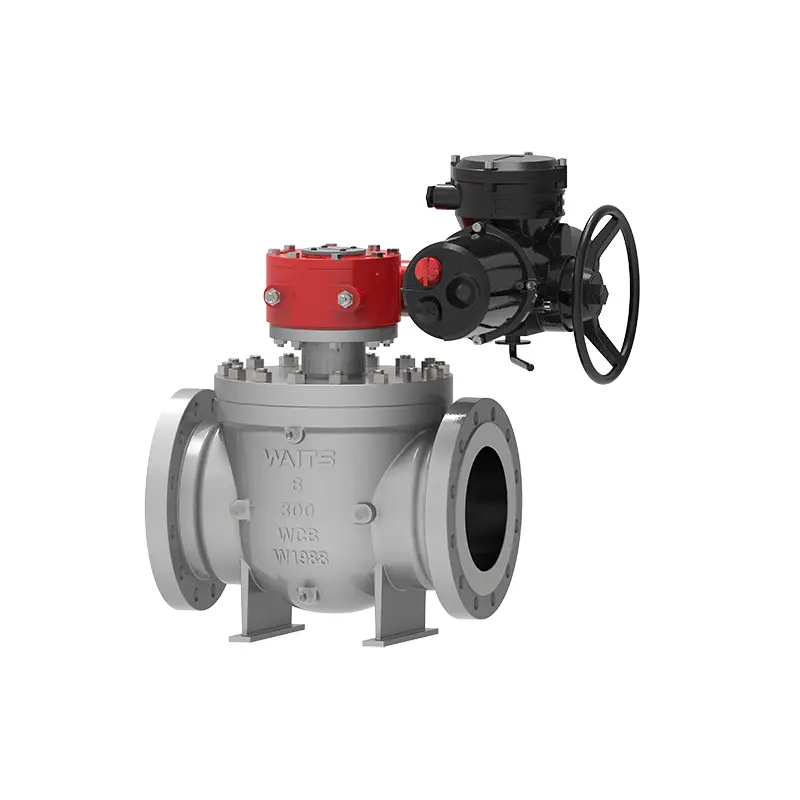

Էլեկտրական վերևի մուտքի գնդիկավոր փական

Waits-ի կողմից արտադրված և արտադրված էլեկտրական վերևի մուտքի գնդիկավոր փականը բարձր արդյունավետության, բարձրորակ փականային արտադրանք է, որը նախագծված, արտադրված և ստուգված է խստորեն API ստանդարտներին համապատասխան: Մենք հիմնադրվել ենք Միացյալ Նահանգներում 1994 թվականին, մտանք Չինաստան 2008 թվականին և վերջապես հիմնեցինք մեր գլոբալ կենտրոնակայանը Վենչժոուում։ Մենք հնարավորություն ունենք համաշխարհային շուկայում հաճախորդներին տրամադրել ծախսարդյունավետ արտադրանք:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Էլեկտրական վերին մուտքի գնդիկավոր փականը հարմար է խողովակաշարերի և արդյունաբերական համակարգերի համար: Դրա առավելությունները ներառում են առցանց սպասարկման աջակցություն և արտահոսքի նվազեցում: Այն կատարելագործել է ավանդական լրիվ ծակող գնդիկավոր փականը և ունի ավելի լավ կատարում:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 608, API 6D, ASME B16.34
Ֆլանների ստանդարտներ	ASME B 16.5, ASME B16.47, ASME B16.25,
Միացման մեթոդներ	ՌԴ, RTJ, BW
Փորձարկում և ընդունում	API598, API 6D,
Կառուցվածքային երկարություն	API 6D, ASME B16.10
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34,
Հրդեհային պաշտպանության պահանջներ	API6FA API607
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Չափը	NPS1-1/2″~ 60”DN40~DN1500
Ճնշման միջակայք	Class150~ 2500 PN10-PN420
Ջերմաստիճանի միջակայք	；-60*C ~ +260°C
Կիրառման տիրույթ	Նավթ, քիմիական արդյունաբերություն, մետալուրգիա, թեթև արդյունաբերություն, էլեկտրակայաններ, քաղաքաշինության ջրամատակարարում, ցածր ջերմաստիճանի աշխատանքային պայմաններ և միջքաղաքային խողովակաշարեր, ինչպիսիք են նավթը, գազը և բնական գազը:
Drive ռեժիմ	Տուրբինային, օդաճնշական, էլ
Փականի մարմին	Դարբնոցներ՝ A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Ձուլվածքներ՝ A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Գնդակ	Ոլորտ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni60
Փականի նստատեղի աջակցության օղակ	Նստատեղերի աջակցության օղակ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni55
Փականի նստատեղի ներդիր	PTFE, RPTFE, նեյլոն, Devlon, PEEK
Փականի ցողուն	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Կատարման առանձնահատկությունները

1. Ի տարբերություն սովորական փականների, էլեկտրական վերին մուտքի գնդիկավոր փականը խողովակաշարից հեռացնելու կարիք չունի, և այն կարող է պահպանվել առցանց՝ նվազեցնելով պահպանման ծախսերը: Փականն ընդունում է եռակցված վերջնական կառուցվածք և տեղադրվում է խողովակաշարի վրա, որը չի ազդում խողովակաշարի լարվածությունից:

2. Փականի նստատեղի օղակը կարող է ինքնուրույն լողալ առանցքային դիրքում: Նախապես բեռնված զսպանակի միջոցով փականի նստատեղը կարող է կնքվել զրոյական ճնշման և ցածր ճնշման պայմաններում: Այս դիզայնը գիտակցում է փականի փակման ունակությունը բարձր ճնշման պայմաններում: Փականի նստատեղի օղակի արտաքին կողմը զարդարված է O-օղակներով և առաձգական օղակներով, որպեսզի ապահովեն փականի նստատեղի և փականի մարմնի միջև կնքումը: Մեր որոշ հաճախորդներ կկիրառեն փականը այն վայրում, որտեղ օգտագործվում է ընդլայնված գրաֆիտ: Այս պահին, եթե հրդեհ է տեղի ունենում, փականը կարող է նաև պահպանել կնքման աշխատանքը:

3. Երբ փականի նստատեղը և փականի ցողունի կնիքը արտահոսում են վնասի պատճառով, քսուքի ներարկման փականի կողմից ներարկվող հերմետիկ քսուքը կարող է օգտագործվել վթարային կնքման համար: Նորմալ աշխատանքային պայմաններում, ճարպի ներարկման փականի կողմից ներարկվող քսուքը կարող է յուղել փականի ցողունը և գնդակի մակերեսը և բարելավել ճկունությունը բացման և փակման ժամանակ:

4. Ստորգետնյա տեղադրված փականների համար մենք կարող ենք երկարացնել փականի ցողունը ըստ անհրաժեշտության և հարմարեցնել չափը ըստ հաճախորդի պահանջների: Բոլոր կոյուղու խողովակները, արտանետվող խողովակները և քսուքի վթարային ներարկման սարքերը համապատասխանաբար երկարացվում են, իսկ հարակից այլ խողովակաշարերը մոտ են փականի երկարացված հատվածին: Կեղտաջրերի փականը, արտանետվող փականը և ճարպի ներարկման փականը միացված են և տեղադրվում են գետնին` կանոնավոր սպասարկումը հեշտացնելու համար:

5. Վերին և ստորին փականի ցողունները նախագծված են API6D և ISO17292 ստանդարտների համաձայն և կարող են կանխել ստատիկ էլեկտրականությունը:

6. Երբ մեկ մխոցային փականի նստատեղն օգտագործվում է հոսանքին հակառակ, իսկ կրկնակի մխոցային փականի նստատեղը օգտագործվում է հոսանքին ներքև, փականը կարող է հասնել կրկնակի արգելափակման ֆունկցիայի և միաժամանակ կտրել վերին և ներքևի մեդիան: Երբ փականի խոռոչում պահվող նյութը աննորմալ ճնշում է ջերմաստիճանի բարձրացման պատճառով, փականի նստատեղը կարող է ինքնաբերաբար ազատել ճնշումը և լիցքաթափել այն դեպի վերին հոսանքի կողմը:

7. Էլեկտրական վերևի մուտքի գնդիկավոր փականի գնդիկը ամրացված է, իսկ մակերեսը մանրացված է, փայլեցված և կարծրացած: Գնդիկի և փականի ցողունի միջև կա սահող առանցքակալ՝ շփումը և աշխատանքային ոլորող մոմենտը նվազեցնելու համար:

8. Փականի և մղիչի միջև միացնող եզրը համապատասխանում է ISO 5211 ստանդարտներին՝ բարձր հարմարվողականությամբ և հեշտ փոխարինմամբ:

Electric Top Entry Ball Valve
