Օդաճնշական փայլեցված մետաղական նստած թիթեռի փական

Փնտրում եք օդաճնշական Flanged Metal Seted Butterfly փական: Այդ դեպքում ինչու չընտրել սպասում: Մենք մեծ փականի արտադրող ենք, Վենժոուում, Չինաստանում, ինտեգրվելով դիզայնի, արտադրության եւ վաճառքի ինտեգրման, եւ կարող եք ձեզ համապարփակ ծառայություններ մատուցել եւ մասնագիտական աջակցություն: Այս փականը կարող է օգտագործվել մի շարք արդյունաբերություններում, ներառյալ, բայց սահմանափակված չէ պողպատից, էլեկտրականությամբ, նավթով, ջրահեռացման ինժեներով եւ այլն:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Օդաճնշական փայլուն մետաղական նստած թիթեռի փականը փական է, որը շատ բարդ է հումքի ընտրությունից մինչեւ ձեւավորում եւ արտադրություն: Այն էներգախնայող փական է համեմատաբար երկար ծառայության կյանքով: Փականը բաղկացած է հիմնական բաղադրիչներից, ինչպիսիք են փականի մարմինը, թիթեռի ափսեը, կնքումը օղակը, փոխանցման մեխանիզմը եւ այլն:

Ներկայացման առումով այս թիթեռի փականը ունի փոքր գործառնական մոմենտ, կոռոզիոն դիմադրություն, բարձր ջերմաստիճանի դիմադրություն, հագնում դիմադրություն, տարբեր տեսակի լրատվամիջոցների, ընդհանուր հուսալի եւ հարմարավետություն:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 609, AWWA C504, AIn 593
Flange ստանդարտներ	54432, JIS
Միացման մեթոդներ	ՌԴ,
Փորձարկում եւ ընդունում	API 598, EN 12266-1, ISO 5208
Կառուցվածքային երկարություն	API 609, ՓՄՁ B16.10, եւ 558, ISO 5752
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34,
Արտահոսքի ցածր չափանիշներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0103, NACE MR 0175

Ծրագիր

Չափ	NPS 3 "~ NPS 120" DN80 ~ DN3000
Ճնշման միջակայք	CL150 ~ CL1500 PN6 ~ PN250
Temperature երմաստիճանի միջակայքը	; -196 ° C ~ + 600 ° C
Հայտի միջակայք	Թակել ջուրը, կոյուղիները, շինարարությունը, նավթը, քիմիական արդյունաբերությունը, սնունդը, բժշկությունը, տեքստիլը, էլեկտրականությունը, նավաշինությունը, մետալուրգիան, էներգետիկ համակարգը եւ այլն:
Drive ռեժիմ	Տուրբին, օդաճնշական, էլեկտրական
Փականի մարմին	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Փական ափսե	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Փականի նստատեղ	13CH / SS304 / SS316 / + Graphites + PTFE + STL
Փական ցողուն	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Փական ցողունային ընկույզ	Պղնձի խառնուրդ
Փաթեթավորում	Flexible կուն գրաֆիտ, գրաֆիտ Ասբեստի փաթեթավորում, պոլիտետրաֆլորոեթիլեն ...

Կատարման հատկություններ

1. Օդաճնշական փայլուն մետաղական նստած թիթեռի փականը համեմատաբար փոքր է եւ թեթեւ, ճկուն եւ աշխատուժի համար:

2. Փականը խստորեն իրականացվում է տարբեր չափանիշներին համապատասխան, ձգտելով հուսալի կնքման կատարմանը:

3. Հիմնական ֆունկցիոնալ կատարման դեպքում հոսքի բնութագրերը լավն են, ապահովելով հիմնական ճշգրտման գործառույթը:

4. Էքսցենտրիկ սկզբունքը կիրառվում է դիզայնի վրա, իսկ կնքման մակերեսը գրեթե զրոյական մաշվածություն է:

5. Այն ունի ծրագրերի լայն տեսականի եւ կարող է օգտագործվել տարբեր արդյունաբերություններում: Այն կարող է հարմարվել տարբեր աշխատանքային պայմանների խողովակաշարերին, ինչպիսիք են տարբեր ջերմաստիճաններ, դասարաններ եւ կոռոզիա: Հիմնական լրատվամիջոցները, որոնք կարող են օգտագործվել, ներառում են ջուր, գոլորշի, յուղ, օդը, գազը եւ այլն:

6. Փականի փականի մարմնի եւ փականի նստատեղը կապում են մասերը, իսկ կնքման մակերեսային շերտը պատրաստված է ջերմակայուն եւ կոռոզիոն դիմացկուն խառնուրդի նյութից:

7: Ինչ վերաբերում է փականի երեք-էքստրակտ սկզբունքին, լիսեռի կենտրոնական գիծը շեղվում է կնքման մակերեսի կենտրոնից, լիսեռի կենտրոնական գիծը փոքր-ինչ շեղվում է խողովակաշարի կենտրոնական գծի կենտրոնական գծի կենտրոնում:

8. Փական ափսեի վրա ամրագրված օղակների մի քանի շերտեր կան, որոնք հանդուրժող են բարձր ջերմաստիճանների եւ բացման եւ փակման ժամանակ շփում չունեն: Երբ փակվում է, քանի որ փոխանցման մեխանիզմի մոմենտը մեծանում է, կնիքը փոխհատուցվում է: Փափուկ եւ կոշտ լամինացված մետաղական թերթերի կիրառումը կարող է նաեւ ապահովել, որ փականի կնքումը չի ազդում ջերմաստիճանի եւ շրջակա միջավայրի փոփոխությունների վրա:

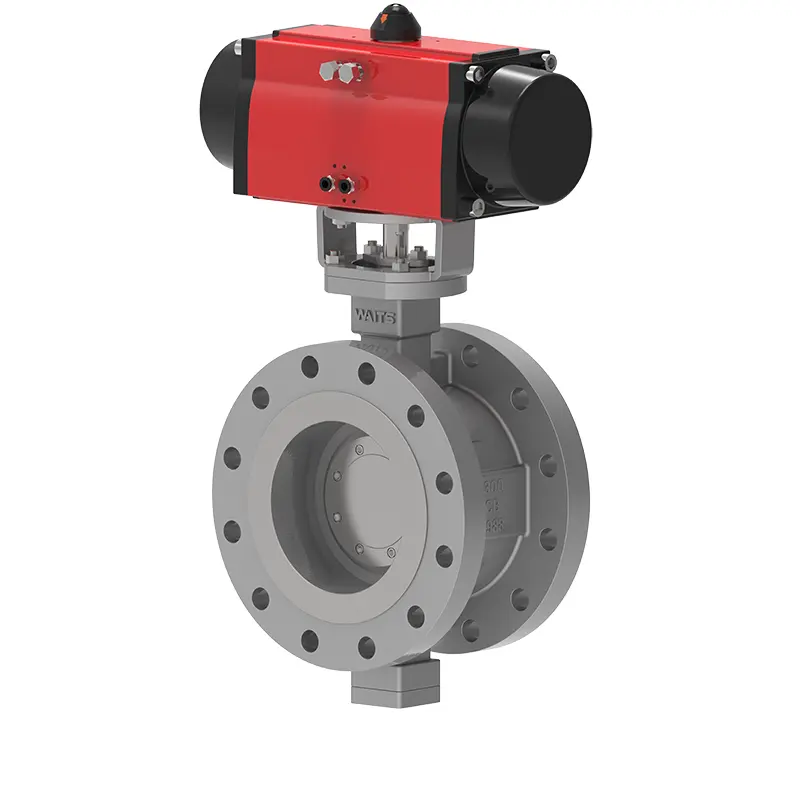

Pneumatic Flanged Metal Seated Butterfly Valve
