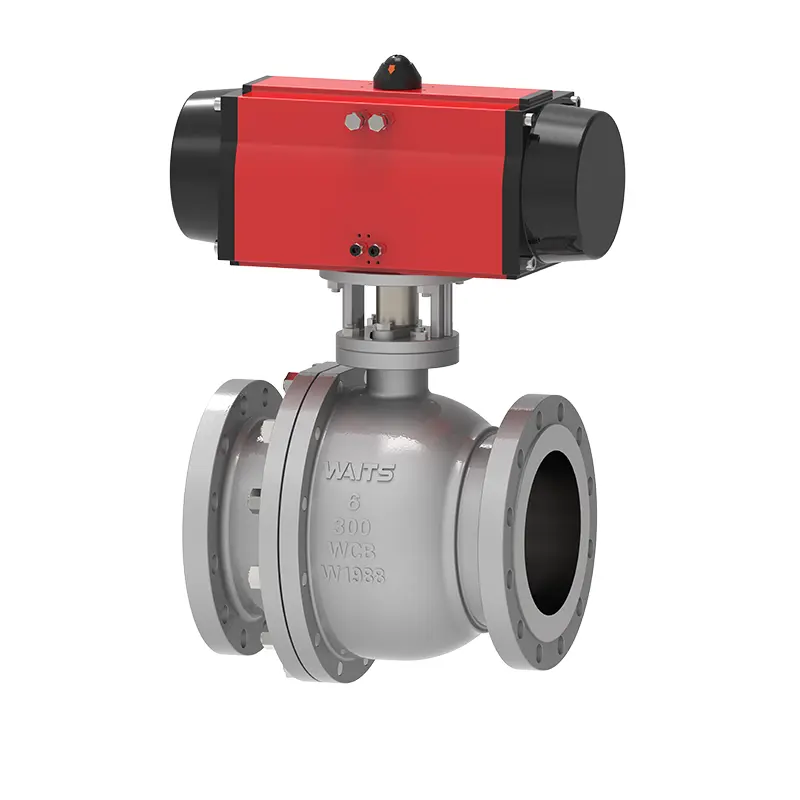

Օդաճնշական լողացող գնդիկավոր փական

Օդաճնշական լողացող գնդիկավոր փականը Waits-ի օդաճնշական փականի արտադրանքն է, որն ունի բարձր արդյունավետություն, էժան գործարանային գներ, կայուն մատակարարում և համապարփակ սպասարկում և աջակցություն: Մենք լիովին հաշվի ենք առնում տարբեր հաճախորդների կարիքները փականների արտադրության մեջ և կարող ենք ընդունել API602/ISO17292/BS5351 և այլ ստանդարտներ և արտադրել և ընդունել ստանդարտների համաձայն ողջ գործընթացում՝ ապահովելու արտադրանքի որակը:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Օդաճնշական լողացող գնդիկավոր փականը համապատասխանում է Ամերիկյան նավթային ինստիտուտի ստանդարտ API 608 & API 6d և բրիտանական BS 5351 ստանդարտի նախագծման պահանջներին և համապատասխանում է ASMEB16.34 մեխանիկական ինժեներների ամերիկյան ընկերության ստանդարտին: Այն արտադրվում է խստորեն համապատասխան արդյունաբերության կարիքներին և ապահովում է հուսալի և ամուր փականի լուծումներ համաշխարհային շուկայում հաճախորդների համար:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 6D, API 608, ASME B16.34, ISO 17292, BS5351,
Ֆլանների ստանդարտներ	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Միացման մեթոդներ	RF, RTJ, BW
Փորձարկում և ընդունում	API598 API 6D BS12569
Կառուցվածքային երկարություն	SME B16.10, BS 558, BS12982, ISO 5752
Ճնշման և ջերմաստիճանի մակարդակները	ASME B16.34,
Հրդեհային պաշտպանության պահանջներ	API6FA API607
Ցածր արտահոսքի ստանդարտներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	NACE MR 0103, NACE MR 0175

Դիմում

Չափը	NPS 1/2" ~ 10" DN15 ~ DN250
Ճնշման միջակայք	150LB–600LB, PN10–PN64
Ջերմաստիճանի միջակայք	；-29℃ ~ +200℃
Կիրառման տիրույթ	Ծորակ ջուր, կոյուղի, շինարարություն, նավթ, քիմիական արդյունաբերություն, սննդամթերք, բժշկություն, տեքստիլ, էլեկտրաէներգիա, նավաշինություն, մետալուրգիա, էներգետիկ համակարգ և այլն։
Drive ռեժիմ	Տուրբինային, օդաճնշական, էլ
Փականի մարմին	Դարբնոցներ՝ A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Ձուլվածքներ՝ A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Գնդակ	Ոլորտ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni60
Փականի նստատեղի աջակցության օղակ	Նստատեղերի աջակցության օղակ՝ CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + Ni55
Փականի նստատեղի ներդիր	PTFE, RPTFE, նեյլոն, Devlon, PEEK
Փականի ցողուն	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Կատարման առանձնահատկությունները

1. Օդաճնշական լողացող գնդիկավոր փականի փականի նստատեղը շուրթերի կնիք է՝ լավ կատարողականությամբ, շփման ցածր գործակցով և փոքր գործառնական ոլորող մոմենտով:

2. Ներքևում տեղադրված փականի ցողունը կարող է խուսափել ճնշման տակ դուրս թռչելուց: Բացի այդ, եթե կա հատուկ իրավիճակ, ինչպիսին է հրդեհը, այն կարող է մետաղական շփում ձևավորել փականի մարմնի հետ՝ ապահովելու, որ կնքումը չի ազդի հատուկ հանգամանքների վրա:

3. Փականը նախատեսված է հրակայուն և հակաստատիկ լինելու համար:

4. Բռնակն ունի անջատիչի կարգավիճակը ցույց տալու գործառույթ, և հարթ գլխով փականի ցողունը և բռնակը սխալ չեն դասավորվի:

5. Սխալ շահագործումը կանխելու համար փականի լրիվ բաց և ամբողջությամբ փակ դիրքերը հագեցված են կողպման անցքերով, որն ավելի անվտանգ և հարմար է:

6. Փականի ընդհանուր չափը համեմատաբար փոքր է, իսկ քաշը՝ համեմատաբար թեթև: Այն կարող է օգտագործվել հաճախակի շահագործման համար և արագ բացվել ու փակվել: Տեղադրման և օգտագործման ընթացքում այն չի սահմանափակվում ուղղությամբ, հեղուկի փոքր դիմադրությամբ, առանց թրթռումների և ցածր աղմուկի:
