Օդաճնշական Trunnion Ball փական

Սպասում է օդաճնշական Trunnion Ball փականի արտադրող Չինաստանում իր գլոբալ շտաբով: Մենք կարող ենք հաճախորդներին համաշխարհային շուկայում տրամադրել կայուն մատակարարման եւ մրցակցային գներով: Արդյունաբերության հարուստ փորձը եւ պրոֆեսիոնալ թիմը օգնում են մեզ բարելավել արտադրանքի որակը եւ հարակից ծառայության մակարդակը: Արտադրության տարբեր չափանիշներ կարող են օգտագործվել արտադրության մեջ, ինչպիսիք են API6D / ISO17292 / BS5351 եւ այլն:

Ուղարկել հարցում

ապրանքի նկարագրությունը

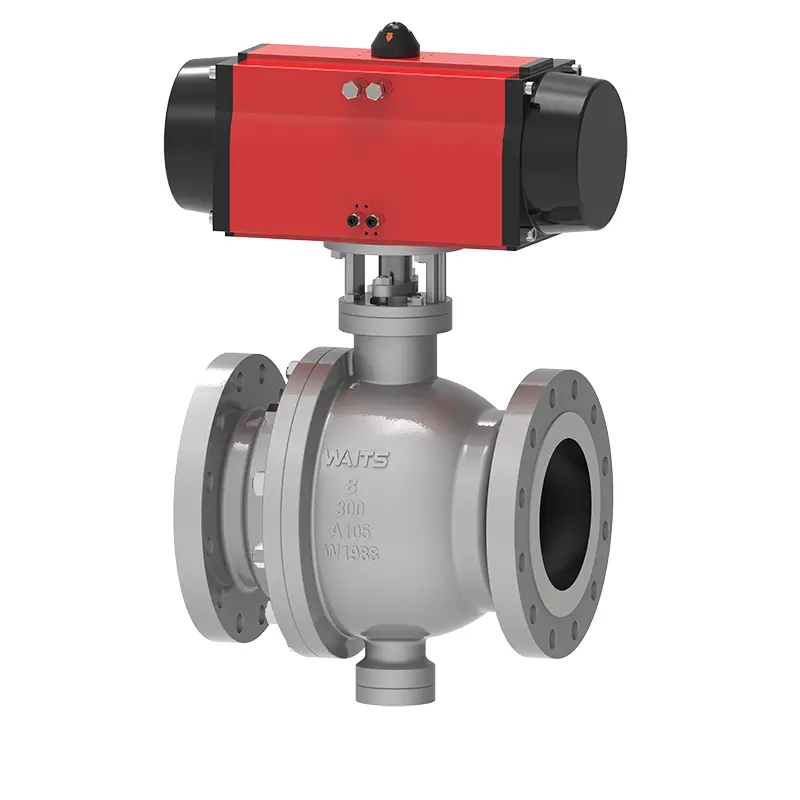

Օդաճնշական Trunnion Ball փականը պողպատե գնդակի փական է, փականի մարմինը կեղծվում է բարձրորակ նյութերով, գնդակը տեղադրված է, իսկ միջին եզրը եւ պարանոցը միացված են պտուտակների հետ: Փականի նստատեղի վերեւում եւ ներքեւում գտնվող հոսանքը մեկ մխոցային էֆեկտներ են, DBB գործառույթով: Միեւնույն ժամանակ, փականի նստատեղի եւ գնդակի միջեւ կնիքը երեք կառույց ունի. Ավանդական փափուկ կնիքային կառուցվածք, եռանկյունաձեւ օղակի կնիքային կառուցվածքը եւ ծանր կնիք կառուցվածքը:

Իրականացման ստանդարտներ

Դիզայնի ստանդարտներ	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Flange ստանդարտներ	Asme B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Միացման մեթոդներ	Rf, rtj, bw
Փորձարկում եւ ընդունում	API598, 6D API, BS12569;
Կառուցվածքային երկարություն	ASME B16.10, BS 558, BS12982, ISO 5752;
Ճնշման եւ ջերմաստիճանի մակարդակ	ASME B16.34,
Հրդեհի պաշտպանության պահանջներ	API6FA API607
Արտահոսքի ցածր չափանիշներ	ISO 15848-1, API 622
Հակակոռոզիոն դիզայն	Nace Mr 0103, NACE MR 0175

Ծրագիր

Չափ	NPS 1 "~ 60" DN25 ~ DN1500
Ճնշման միջակայք	Դաս 1 50 ~ 2500 PN10-PN420
Temperature երմաստիճանի միջակայքը	; -196 ℃ ~ + 260 ℃
Հայտի միջակայք	Թակել ջուրը, կոյուղիները, շինարարությունը, նավթը, քիմիական արդյունաբերությունը, սնունդը, բժշկությունը, տեքստիլը, էլեկտրականությունը, նավաշինությունը, մետալուրգիան, էներգետիկ համակարգը եւ այլն:
Drive ռեժիմ	Տուրբին, օդաճնշական, էլեկտրական
Փականի մարմին	Մրգեր, A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4a, 5a, A352 LCB, LCC, LC2
Գնդաձեվ	Ոլորտ. CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI60
Փականի նստատեղի աջակցության օղակ	Նստատեղերի աջակցության օղակ. CS + ENP, A182 F304, F304L, F316, F316L, F51, F53, CS + TCC, CS + NI55
Փականի նստատեղի ներդիր	PTFE, RPTFE, Nylon, Devlon, Peek
Փական ցողուն	A182 F6A, F316, F51, A105 + ԵՀՔ, AISI 4140 + ԵՀՔ, 17-4PH

Կատարման հատկություններ

1: Փականի ցողունը նախագծված է `հաշվի առնելով հնարավոր ոչ պատշաճ գործողությունը, այնպես որ ընդունվում է դիզայն, որը կարող է կանխել փականի բխում փականի մարմնից դուրս գալուց:

2-ը: Օդաճնշական Trunnion Ball փականը ունի հրակայուն եւ հակաեզրիկական սարքեր, որոնք հատուկ իրավիճակներում ավելի կայուն եւ անվտանգ են:

3. Արտակարգ իրավիճակների կնքումը յուղի ներարկման նավահանգիստները տրամադրվում են փականի նստատեղի կնքման կետերում եւ փական ցողունային կետերում: Նորմալ կնքման պայմաններում քսուք կնքումը չի ապավինում, բայց կնքման մակերեսը վնասվել եւ արտահոսք է, կնքումը կարող է ներարկվել շտապ վերանորոգման համար: Յուրաքանչյուր քսուք ներարկման պորտը հագեցած է քսուք ներարկման փականով եւ նախապես թաղված ստուգման փականով:

4: Փականի խոռոչի արտանետման եւ ջրահեռացման փականի մարմնի ներքեւում տեղադրվում է արտահոսքի փականը. Փականի մարմնի վերեւում տեղադրված է արտանետման փականը, փականի խոռոչի առցանց արտանետումների եւ մաքրման համար: Druen Valve- ի եւ արտանետման փականը կարող է լինել մեկուսացման փականներ կամ հատուկ արտանետվող հոդեր:

5. Ապրանքը հագեցած է միացնող ափսեի հետ `տարբեր շարժիչային սարքերին համապատասխանելու համար:

6. Փականի վերջի նյութը կարող է ճշգրտվել ըստ օգտագործողի խողովակաշարի հատուկ նյութական աստիճանի: Եթե դա երկու ծայրերում թեւերով փական է, թեւի երկարությունը կարող է ապահովել, որ տեղում եռակցման գործողությունը չի ազդում կնքման նյութի վրա:

7. Ենթադրվում է ուղղակի թաղված դիզայն: Այս տեսակի ուղղակի թաղված փականի համար փականի ցողունը պետք է երկարաձգվի նախագծի համաձայն `հողային շահագործումը հեշտացնելու համար եւ խողովակաշարից տարածվում է գետնին` կոյուղու լիցքաթափման եւ օդափոխման սարքեր: Ուղղակի թաղված փականի բարձրությունը տրամադրվում է հաճախորդի կողմից:

Pneumatic Trunnion Ball Valve
